Консольный кран используется в качестве механизма для проведения грузо-механических работ по поднятию и опусканию грузов, транспортирования тяжелых деталей и механизмов в границах зоны складирования. Он позволяет минимизировать затраты труда рабочих и значительно ускорить технологический процесс, обслуживание оборудования и ремонтные работы. Исходя из функционального назначения существует несколько разновидностей данных механизмов. Какие бы производственные задачи не ставились эксплуатационными требованиями, они позволяют справиться с любыми видами работ. Эксплуатация данных подъемных механизмов разрешена при перепаде температур 0+40°С, а в зависимости от типа заделки поворот стрелы механизма может достигать полного круга, то есть 360 градусов.
| Грузоподъёмность, т | до 16 |
| Способ управления | Ручной, с подвесного пульта с пола, радиоуправление |
| Радиус обслуживания, м | до 10 |
| Высота подъёма, м | до 18 |
| Угол поворота, град. | до 360 |
| Группа режима работы крана | А1-А6 |
| Климатическое исполнение | У1, УХЛ1, У2, У3, У4,УХЛ4 |
| Температура окружающей среды | до -50С |
| Скорость подъема груза, м/мин | до 12 |
| Передвижения грузоподъёмной тележки, м/мин | до 32 |
| Поворота стрелы, об/мин | 2 |
| Группа режимов работы всех механизмов по ИСО 4301/1-86 | от М1 до М8 |
Обращая внимание на техническое исполнение и выполняемые функции консольный или по-другому кран укосина разделяют на следующие виды: стационарного или передвижного исполнения, с ручным или электрическим поворотом.
Стационарные модели используют в основном на промышленных объектах для решения грузо-транспортных задач, передвижные модели замещают подвижные заводские крановые балки.
Классическим исполнением консольного типа является конструкция, опирающаяся на одну "ногу" – консоль, отсюда и название. Главное преимущество такого исполнения – возможность поворотного передвижения груза. Подъемные механизмы такого типа комплектуются талями различных видов, от которых зависит скоростные характеристики поднятия и транспортирования груза.
Подъемные механизмы консольного исполнения подразделяются следующим образом:

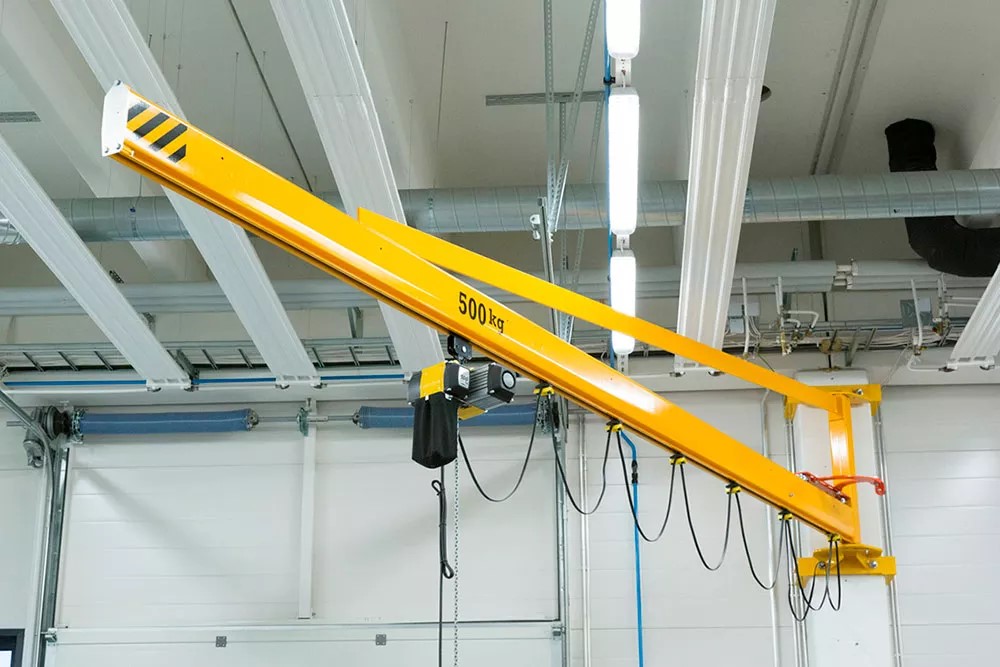

Исполнение с креплением к стене:

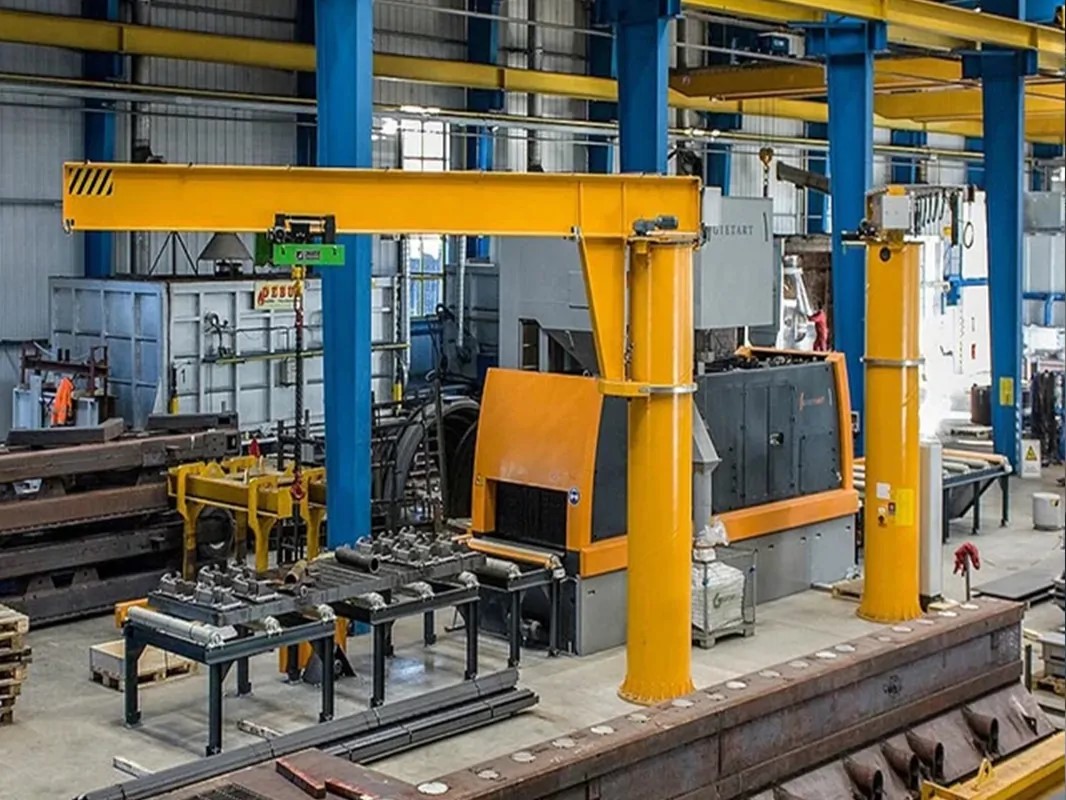

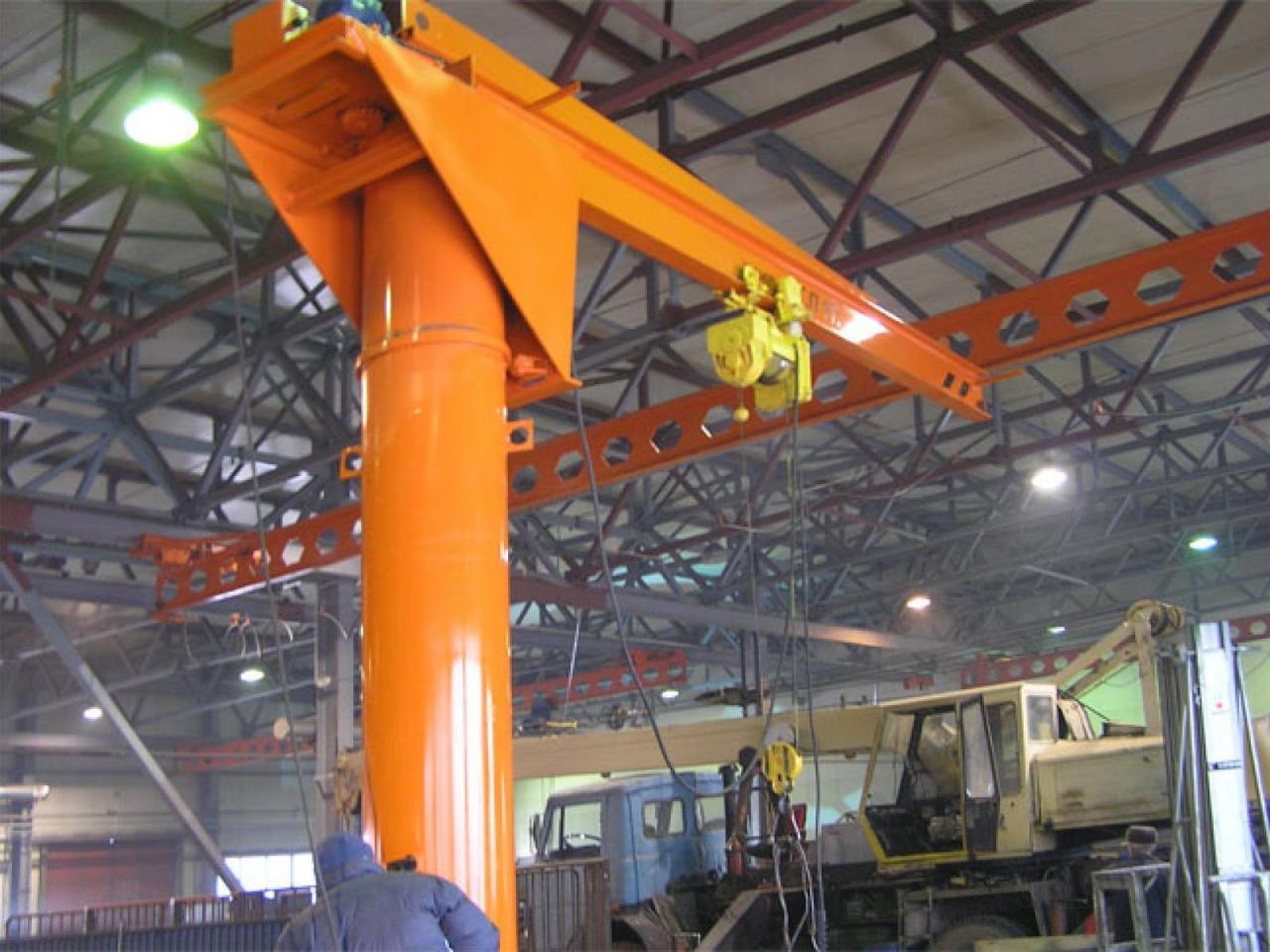

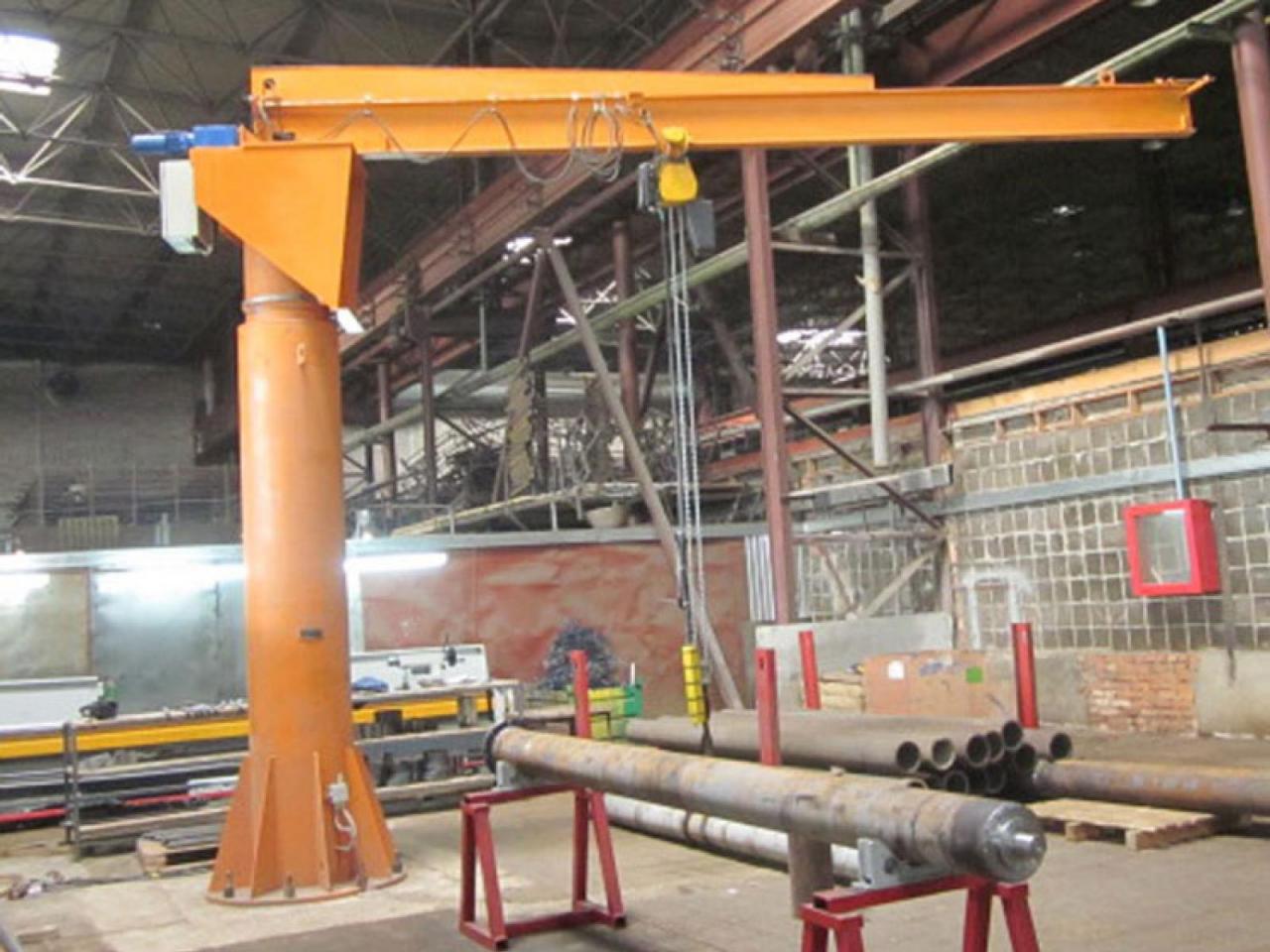

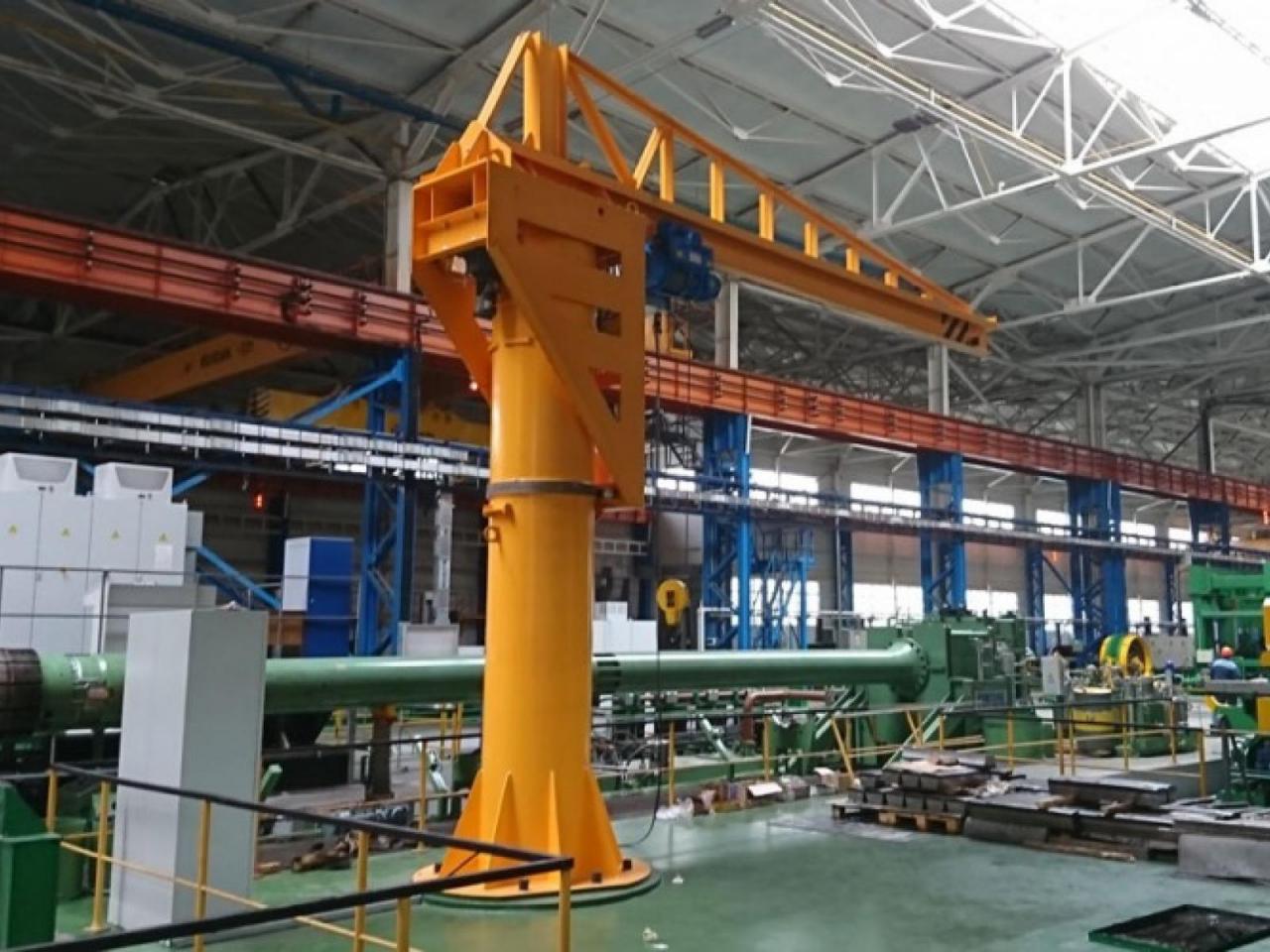

Исполнение с креплением на колонне:
Кран консольно-поворотный в своей конструкции предполагает наличие балки прямоугольного формы, прикрепленной к выставленной на фундамент колонне или балки, прикрепленной к стене (вертикальной стойке). Такая конструкция комплектуется двухрельсовой тележкой. Либо конструкция предполагает наличие двутавра с тельфером.
Такие конструкции бывают передвижного исполнения и стационарного. Помимо прочего, они комплектуются разнообразными видами приводных механизмов. Огромное разнообразие консольно-поворотных кранов позволяет решать разнообразные промышленные вопросы обслуживания агрегатов и узлов, поэтому исходя из технологических задач возможно выбрать наиболее подходящий вариант подъемного агрегата, обладающий обширным функционалом и значительно уменьшить денежные затраты.
Кран консольный электрический – самый распространенный тип подъемного агрегата. Это прекрасное решение автоматизации ручного труда как для средних строительных объектов и небольших цехов, так и для крупных промышленных площадок. Данный механизм возможно укомплектовать дополнительными приспособлениями, способными расширить его возможности. В случае надобности подъемно-транспортный агрегат дополнительно комплектуется ручным приводом, что обезопасит от простоя при перебое в электроснабжении.
В ряде случаев консольный электрический кран может выступать единственным решением по механизации ручного труда. Он прекрасно подойдет как средство для транспортировки грузов из труднодоступных мест и проемов, обслуживания небольших площадок и мест около стен.
Подъемный агрегат с ручным поворотом – наиболее удобный и распространенный вариант транспортировки нетяжелых запчастей и деталей. Его отличительным преимуществом является компактность и простота использования, надежность и низкая стоимость. Такой механизм можно дополнить навесным оборудованием, расширив тем самым его функционал.
