Кран штабелер опорного типа

VELKRAN производит мостовые электрические краны-штабелеры, оптимально подходящие для автоматического перемещения грузов, обеспечивая их удобное размещение и быстрый поиск. Краны этого типа могут поднимать до 30 тонн и обслуживать стеллажи высотой более 30 метров.

Конструкция опорного крана штабелера

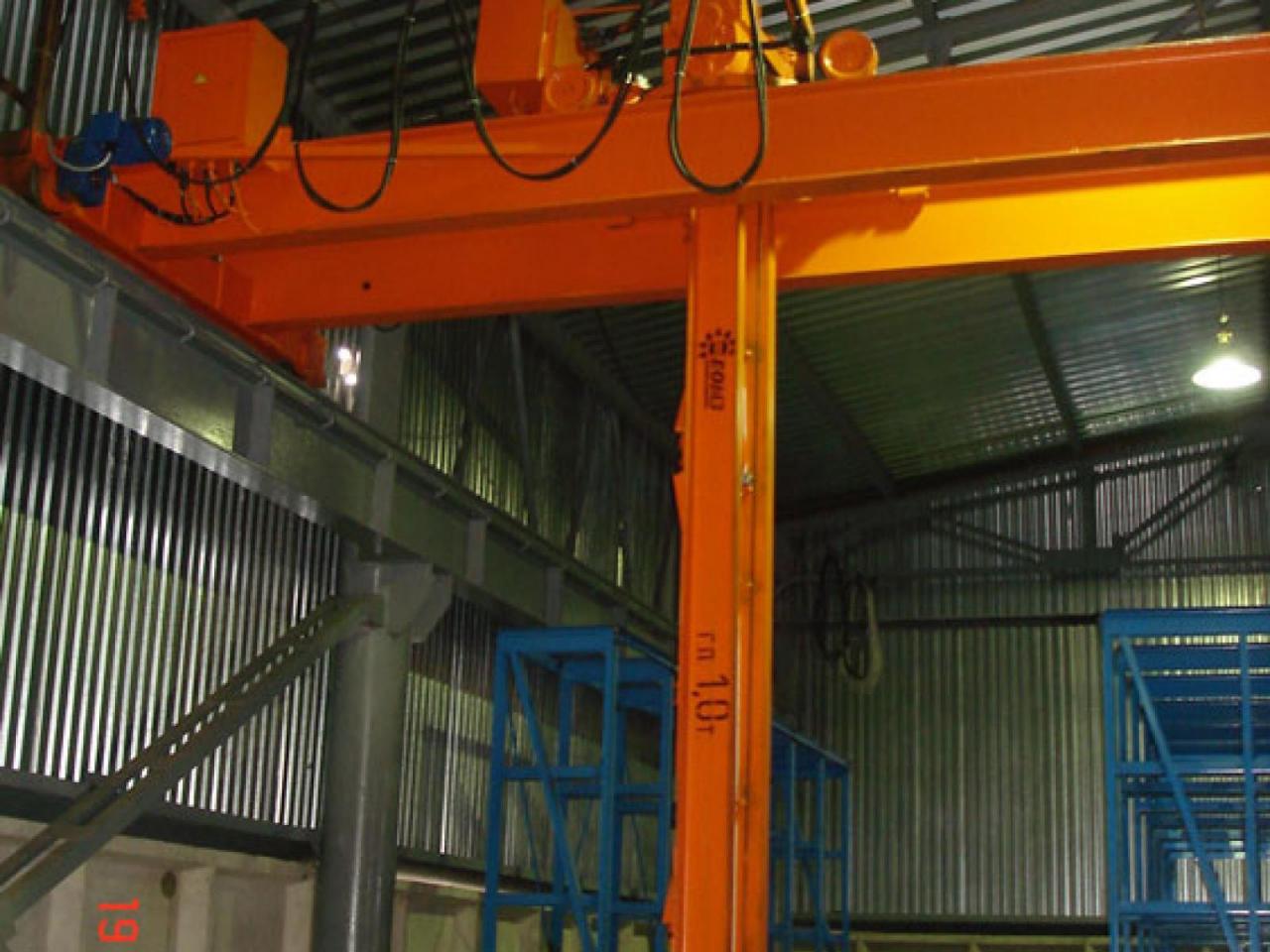

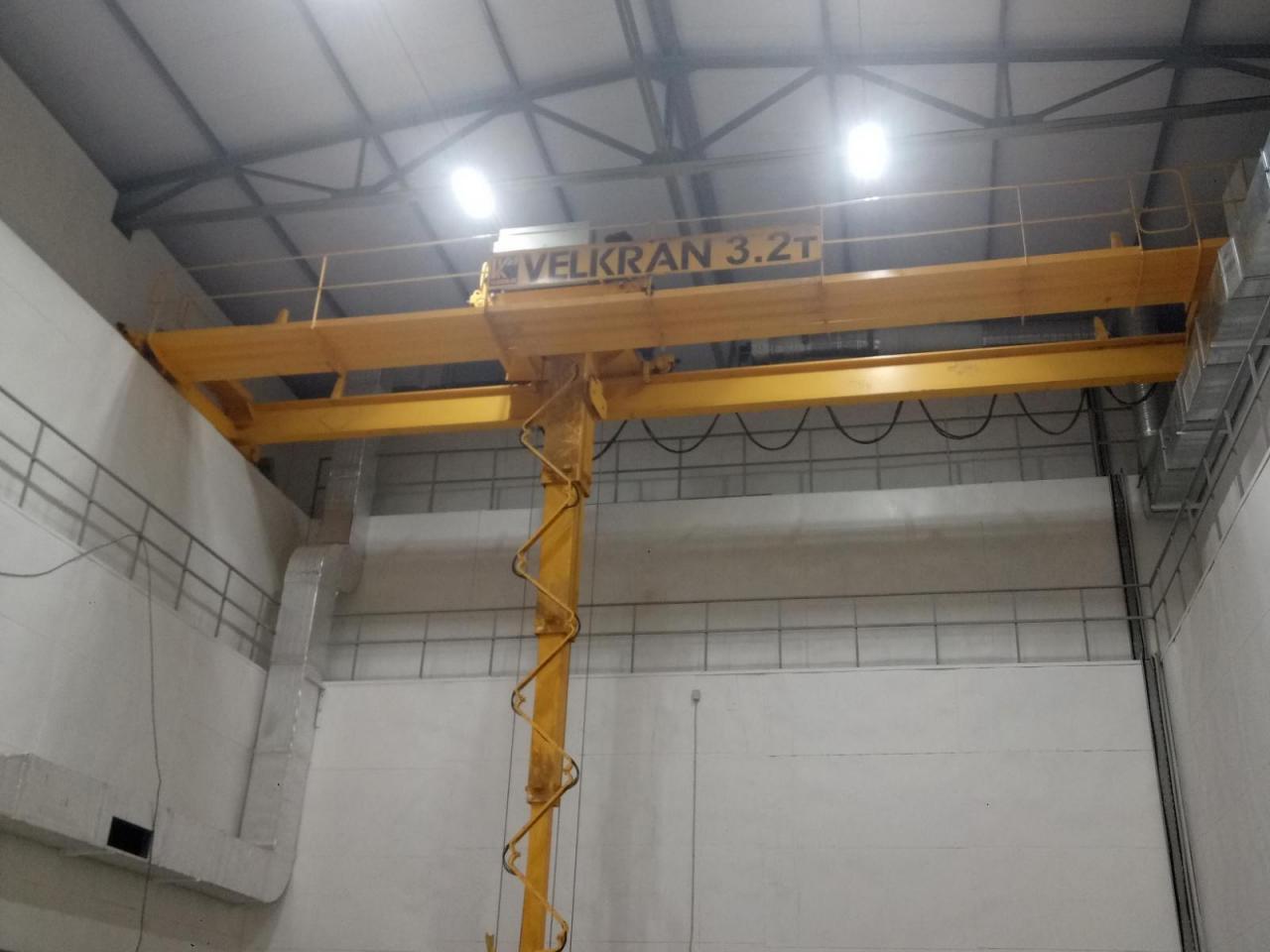

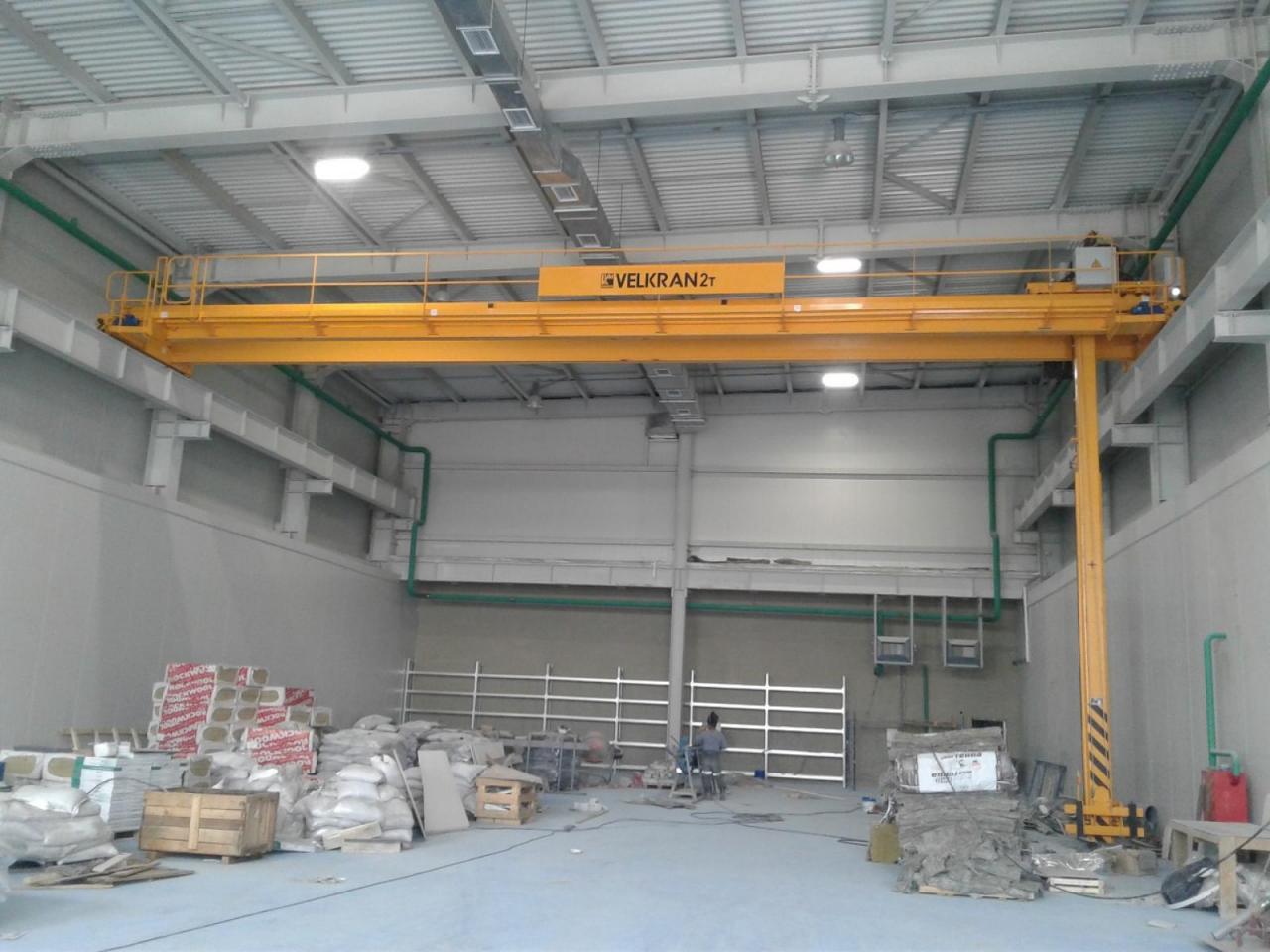

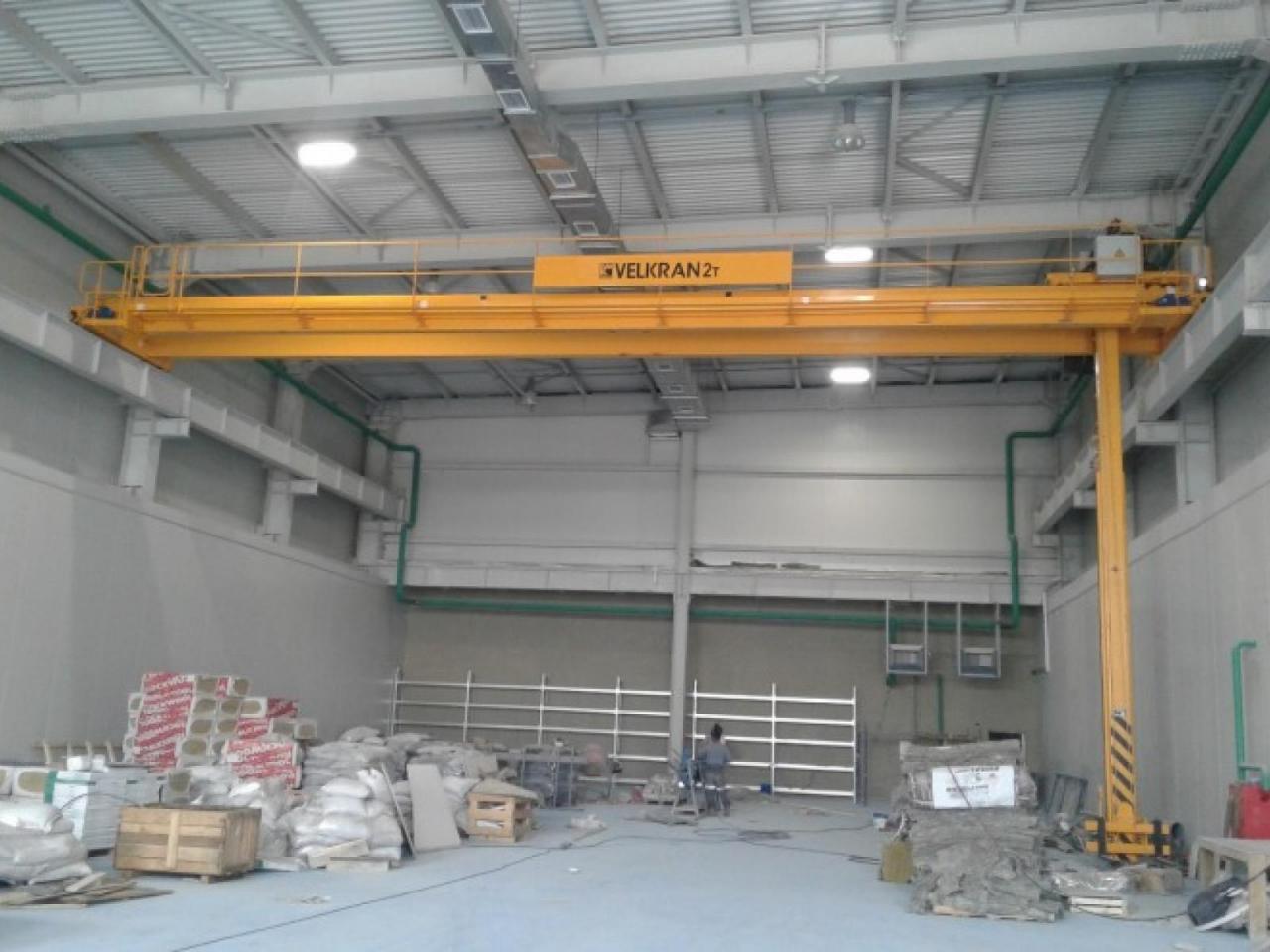

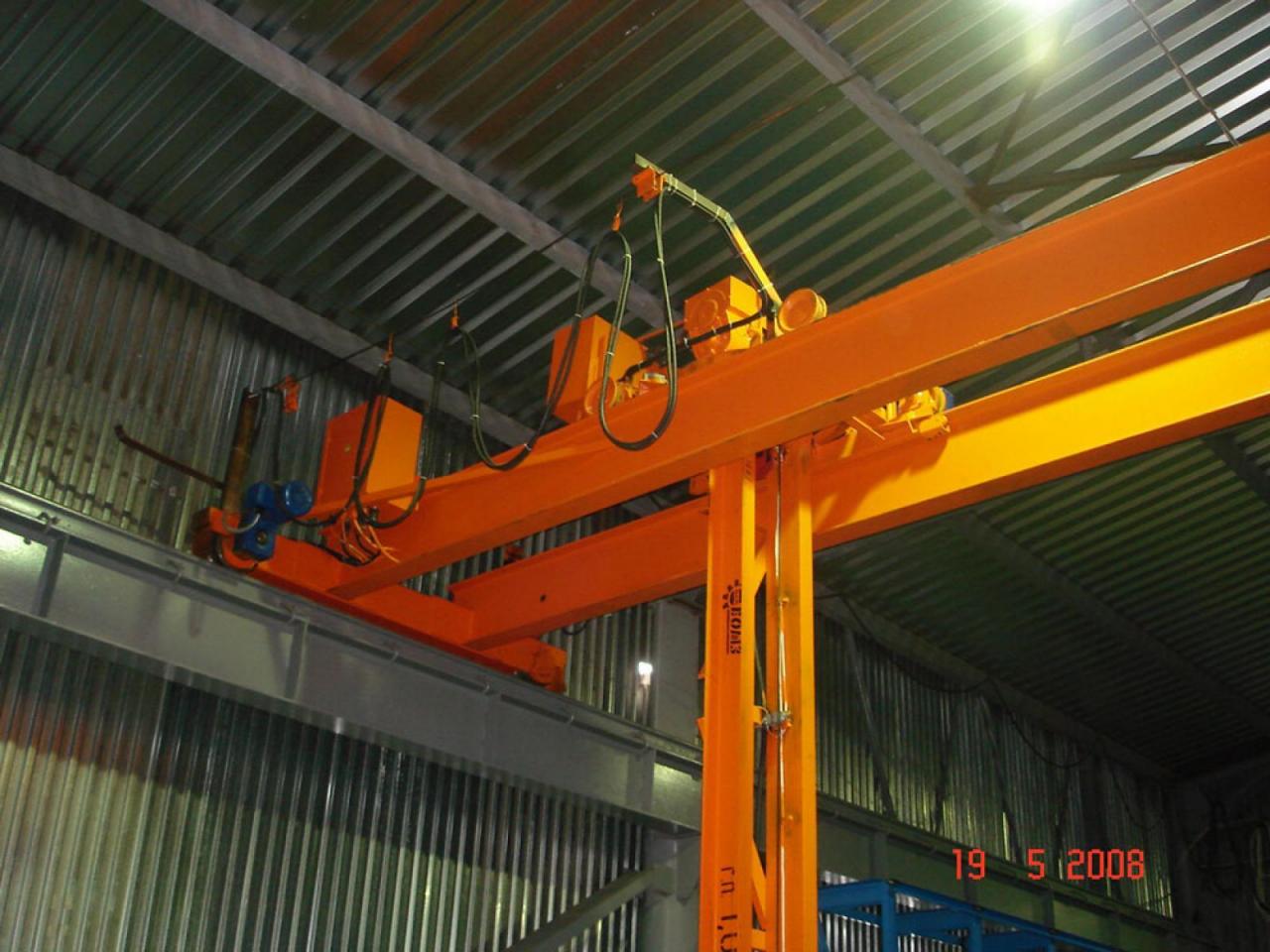

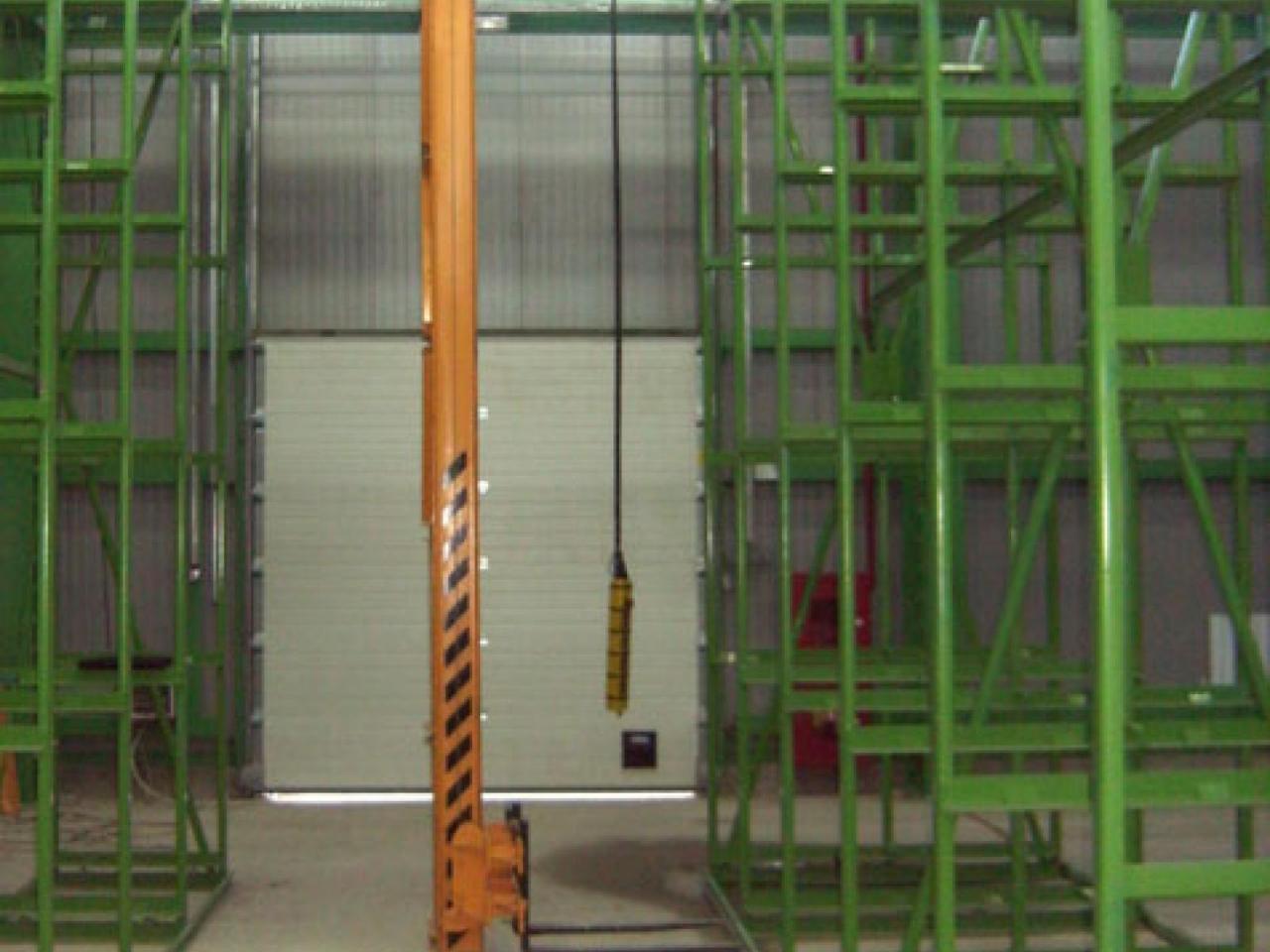

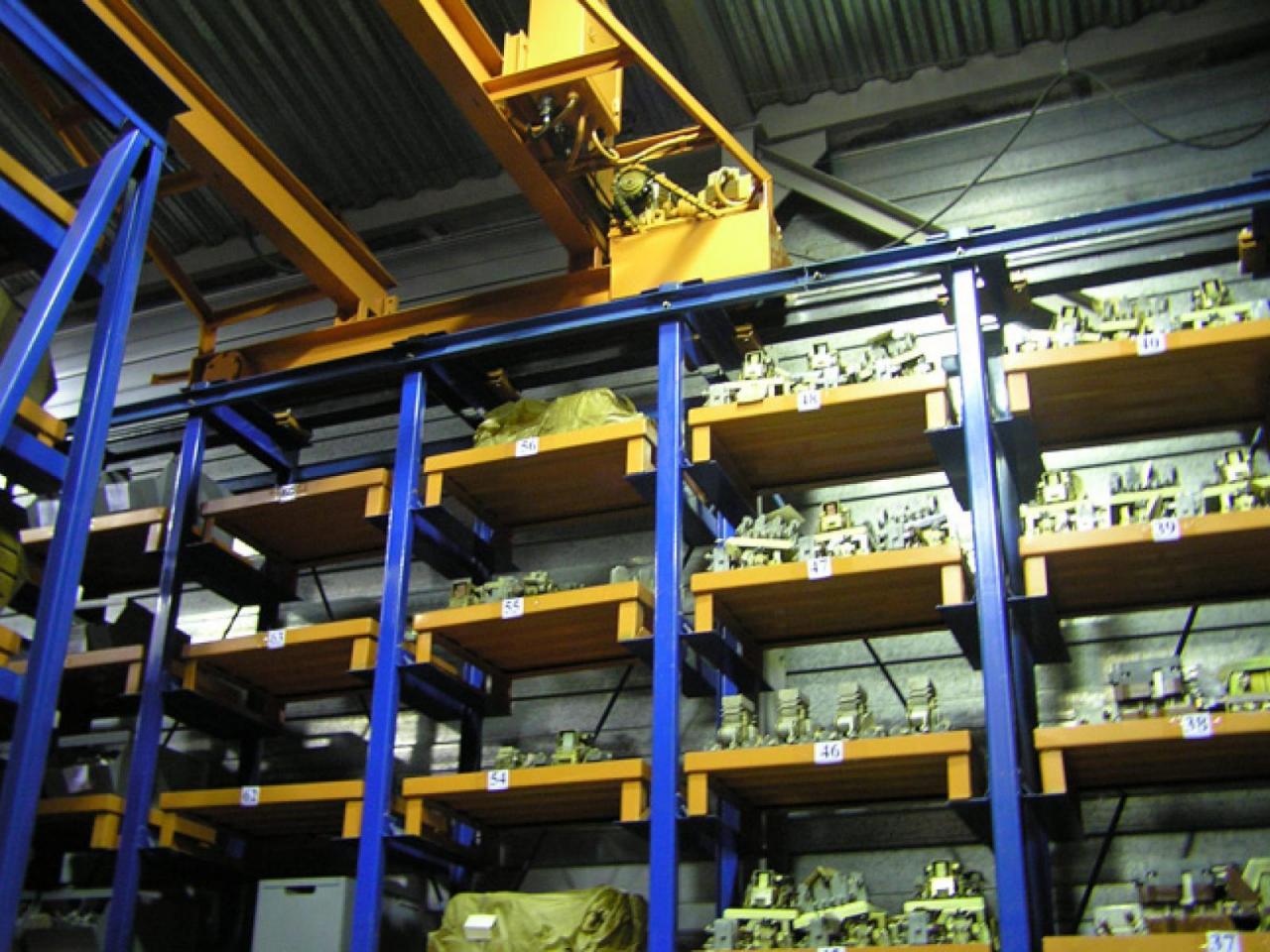

Кран - штабелер представляет собой конструкцию, состоящую из кранового моста и движущейся по нему тележки с закрепленной грузовой колонной. Подвижная часть механизма перемещается по подвесным рельсовым путям, сделанным из двутавровой балки. Пути закрепляются в строительной конструкции склада. Также возможно отдельное расположение опорных конструкций.

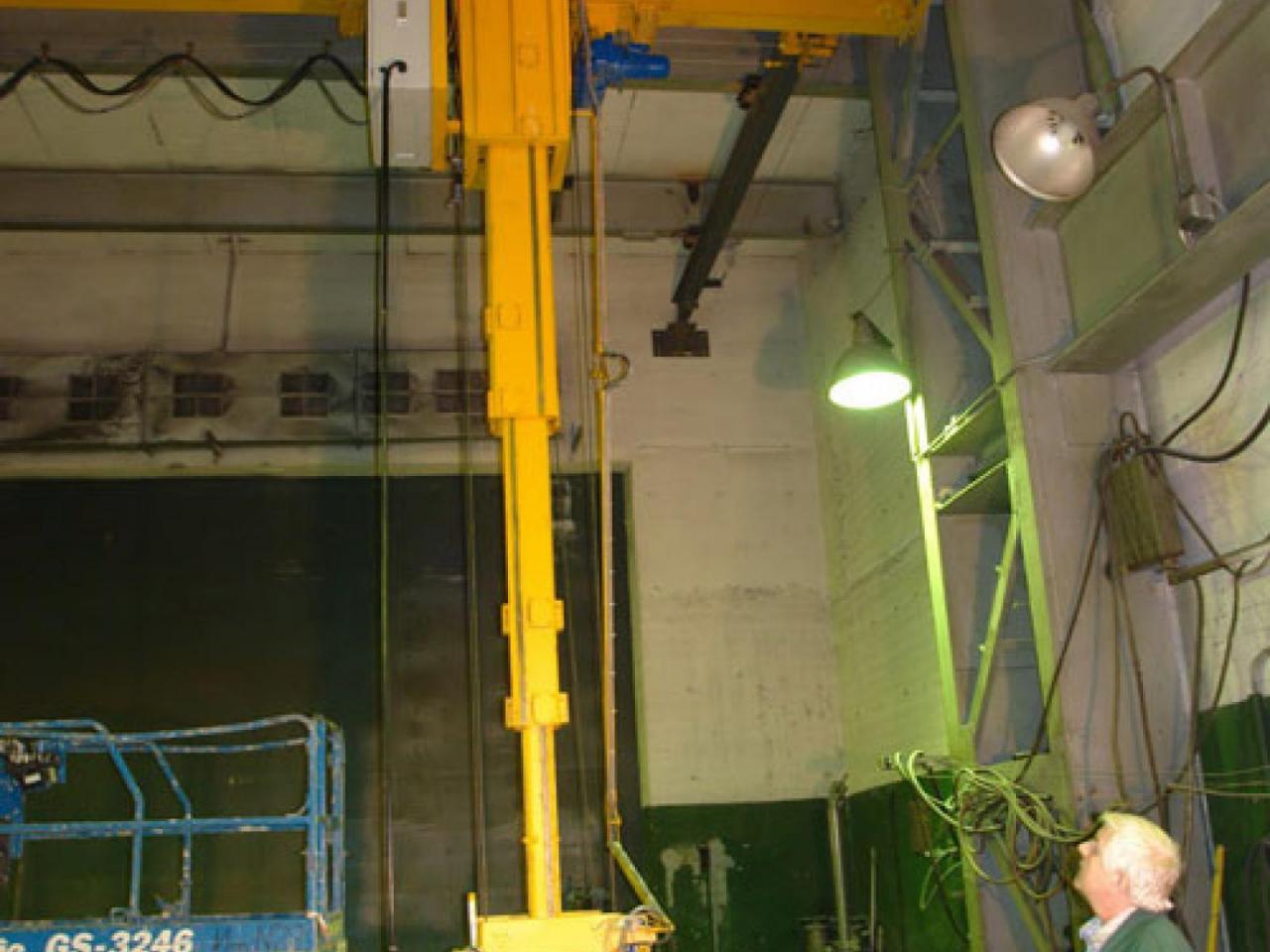

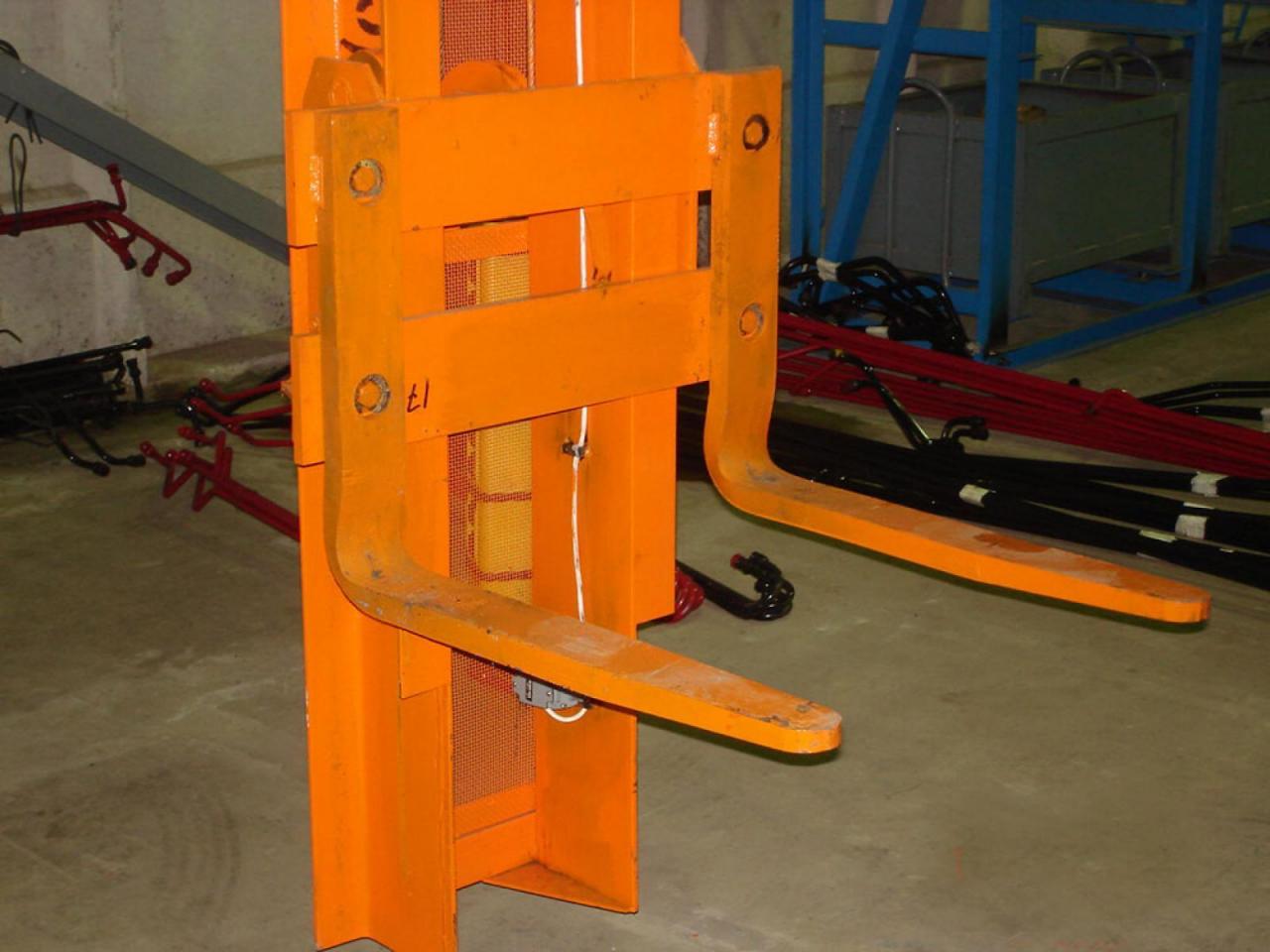

Подвижная часть машины состоит из кранового моста и движущейся по нему тележки с грузовой колонной. К колонне, способной поворачиваться на 360 градусов, прикреплен подвижный грузоподъемник с вилочным или иным приспособлением для захвата груза.

Машина поднимает кладь за счет работы асинхронных электродвигателей, закрепляемых на одной или двух каретках. Также при управлении краном возможно использование стальных канатов и роликовых шасси, добавляющих конструкции дополнительную устойчивость. Кроме них, управление машиной осуществляется за счет стального каната, который позволяет регулировать захват грузов.

Управлять краном можно из подвесной кабины или с пола при помощи пульта в зависимости от высоты грузовой колонны и грузоподъемности агрегата. Также управление некоторых агрегатов возможно осуществлять дистанционно при помощи компьютера, если программа по управлению встроена в общую систему управления хозяйством склада. Кроме того, возможно дополнительное оснащение машины видеонаблюдением.

Основные виды мостовых кранов штабелеров

  • Мостовые агрегаты в основе имеют поворотную систему, главными элементами которой являются мосты из двух балок. По ним движутся грузовые тележки с закрепленными к ним грузовыми колоннами.

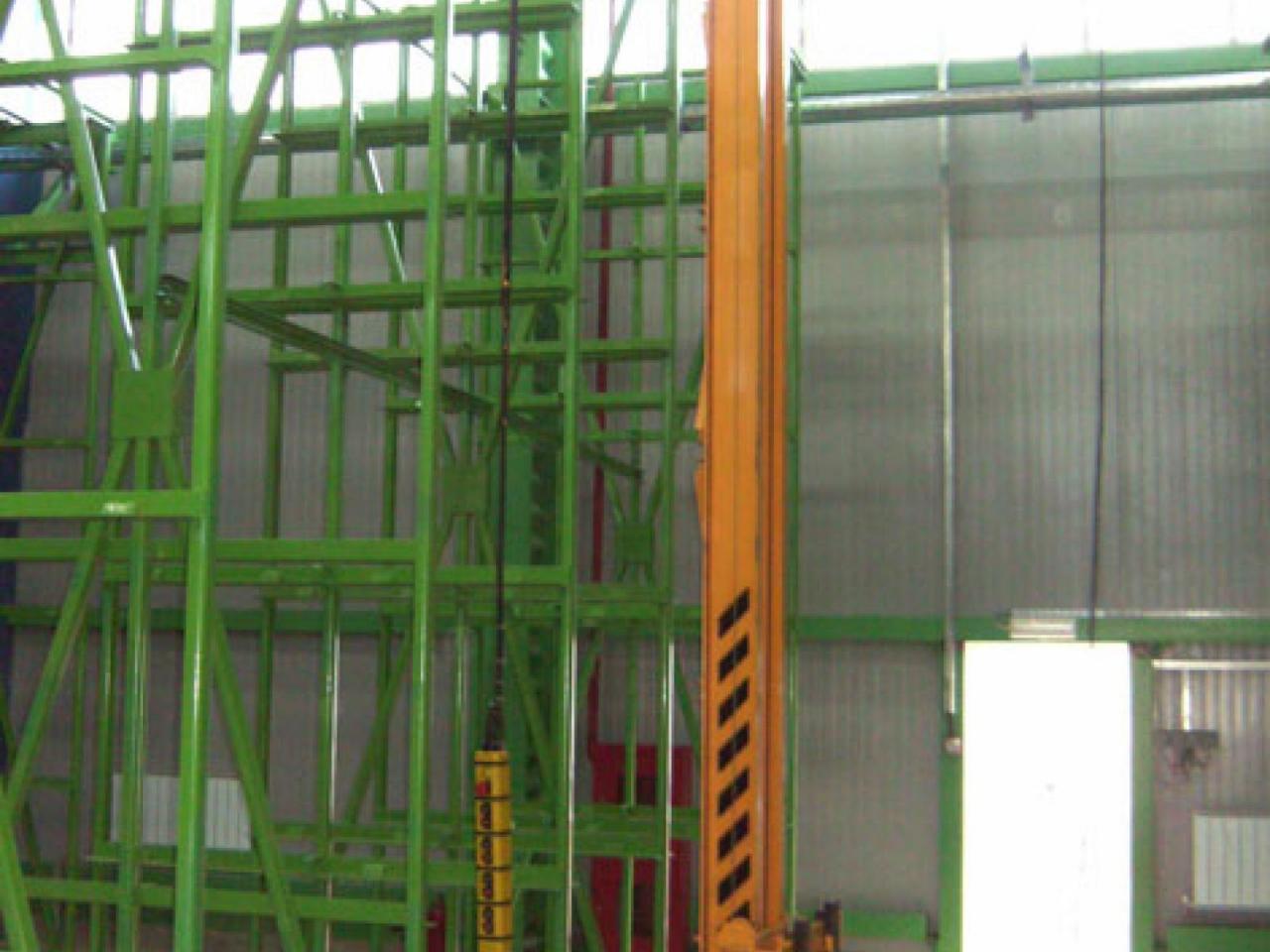

  • Стеллажные краны состоят из одной или двух колонн с опорой, к которой прикреплена тележка и каретки с приспособлением для захвата груза. Перемещение колонны происходит по напольным рельсовым путям.

Где применяется

Чаще всего краны данного типа используются для перемещения грузов на складах, где стеллажи и полки занимают большую часть здания. Это могут быть одноярусные и многоярусные помещения.


Технические параметры

Грузоподъёмность
0,25......10
Скорость движения тележки
0,06/0,2
Пролёт
2,5....22,5
Высота подъёма
до 5,1
Скорость движения крана
0,12/0,33
Скорость подъема
0,13
Управление подвеской
управление с пола, радиоуправление, из кабины

Преимущества

  • Экономия места. Машина вытянута в высоту, поэтому экономить место за счет сужения проходов и увеличения высоты стеллажей.
  • Высокая производительность. Агрегат способен развивать скорость от 1,5 м/с до 3,5 м/с.
  • Исключение риска повреждения груза. Подвижные элементы механизма электрифицированы и оснащены регуляторами привода, что позволяет изменять скорость перемещения каретки, регулировать плавность манипуляций с грузом, исключает его раскачивание и удары.
