Устройство двухбалочного мостового крана: балка концевая

Хотите лучше понимать устройство двухбалочного мостового крана?

Начнём с одного из ключевых элементов — концевой балки.

Концевая балка представляет собой сварную конструкцию — из листового, либо из профильного проката, — усиленную рёбрами жёсткости.

На концевых балках размещены механизмы передвижения крана.

Они включают:

• 2 или 4 мотор‑редуктора со встроенными тормозами;
• 2 приводных + 2 холостых или 4 приводных + 4 холостых блока с двухребордными колесами.

С двух сторон концевых балок монтируются мощные резиновые или пружинные буфера, ограничивающие передвижение крана по рельсовому пути, а также метельники, предотвращающие наезд на препятствия, оказавшиеся на пути.

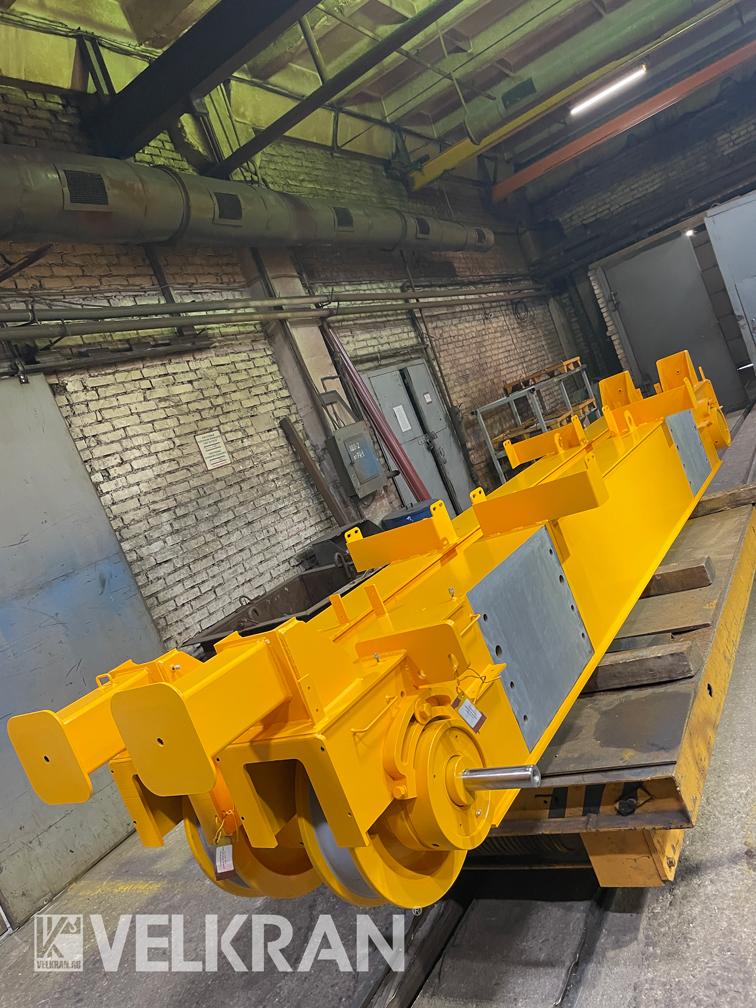

На фото: балка концевая для двухбалочного мостового крана (грузоподъемность крана 20/5, пролет 22,5 м).
