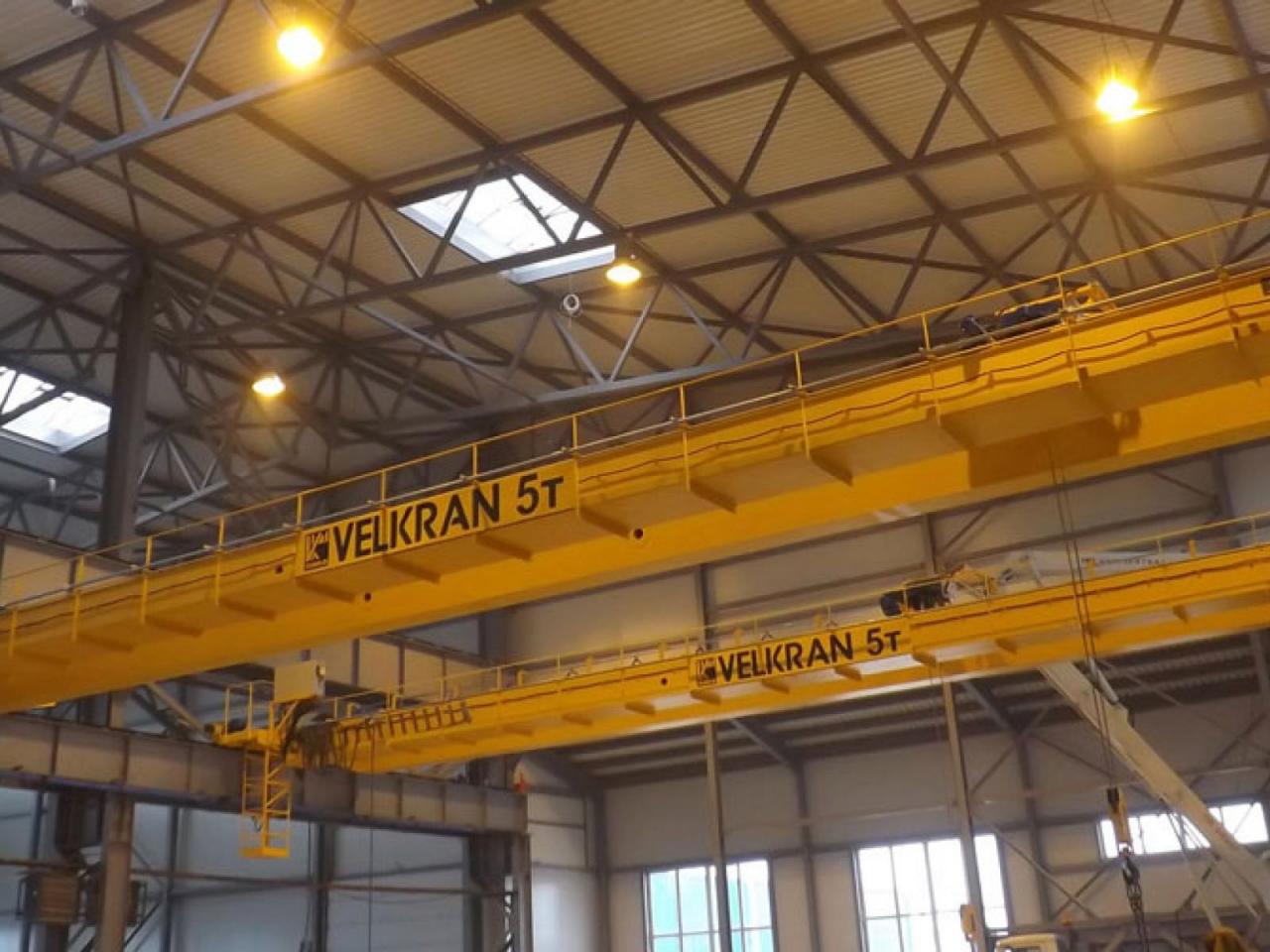

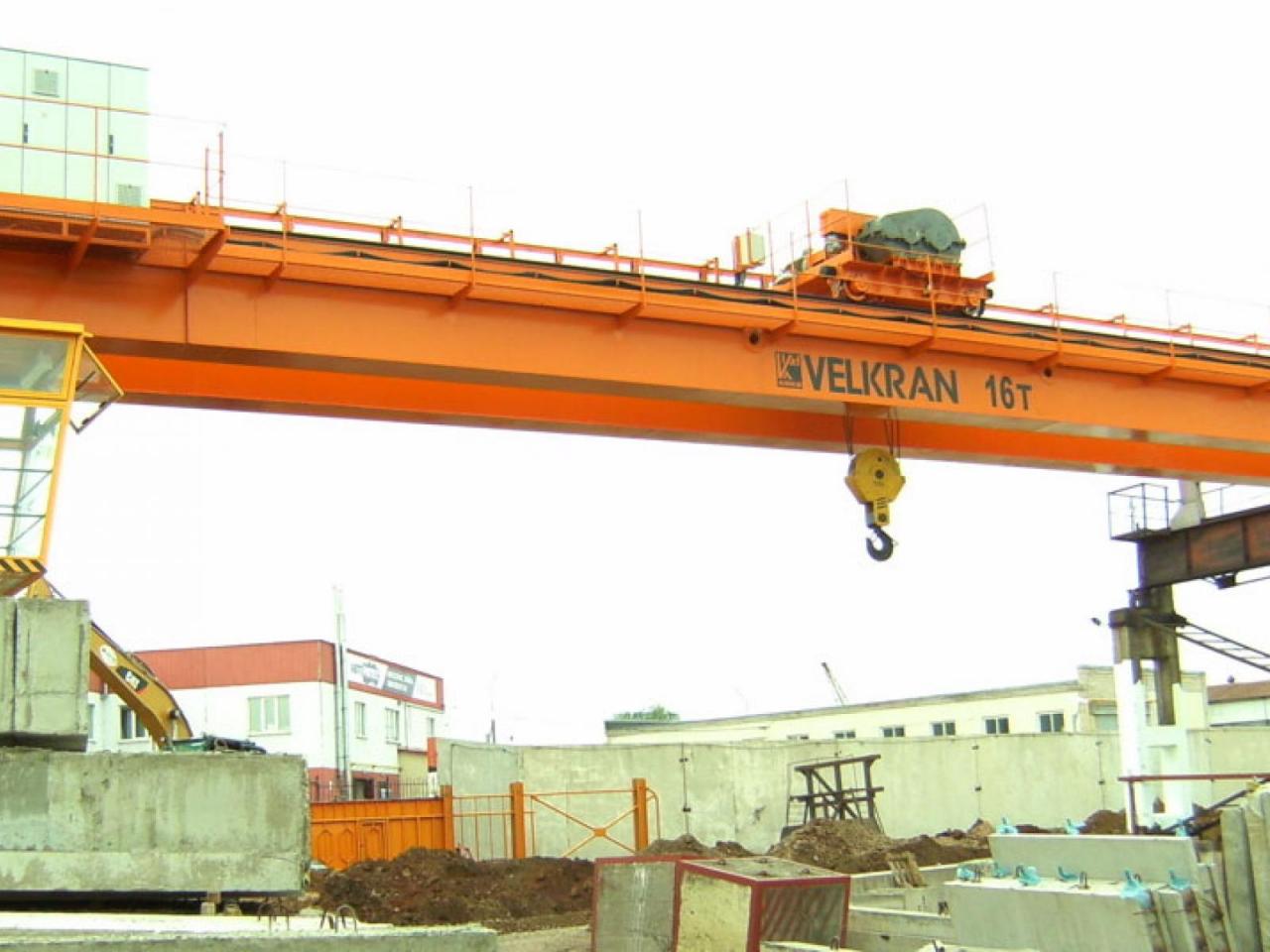

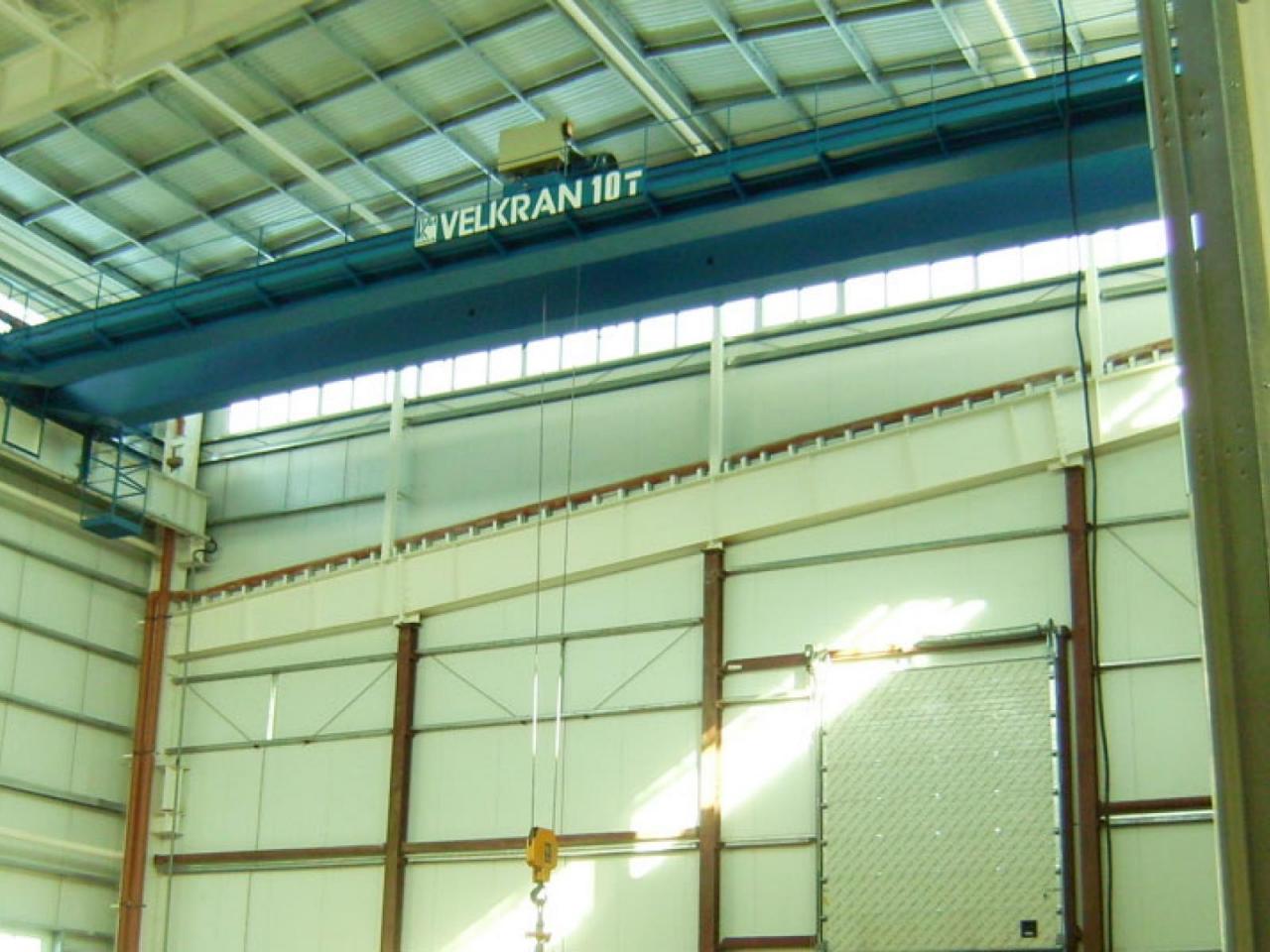

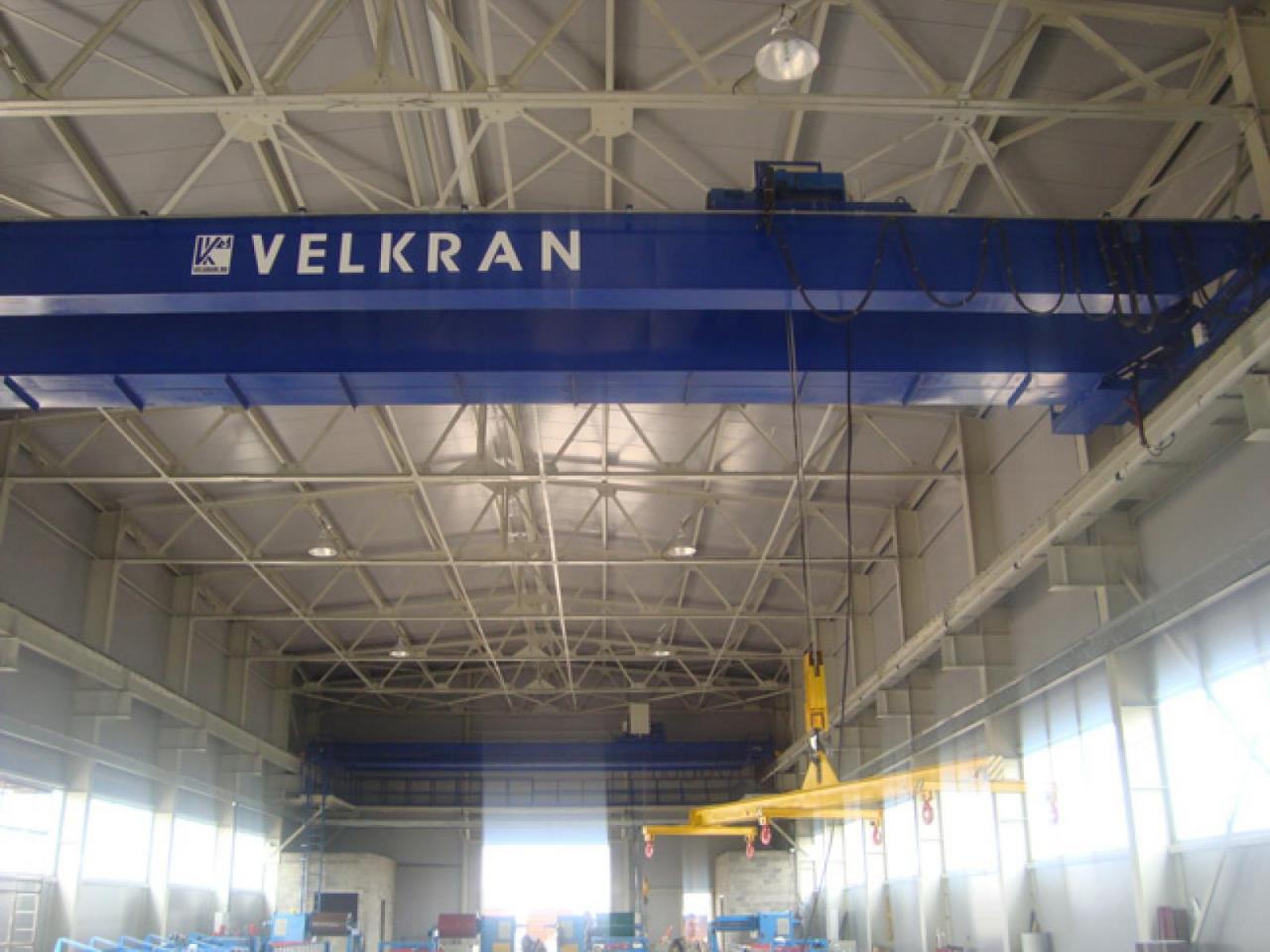

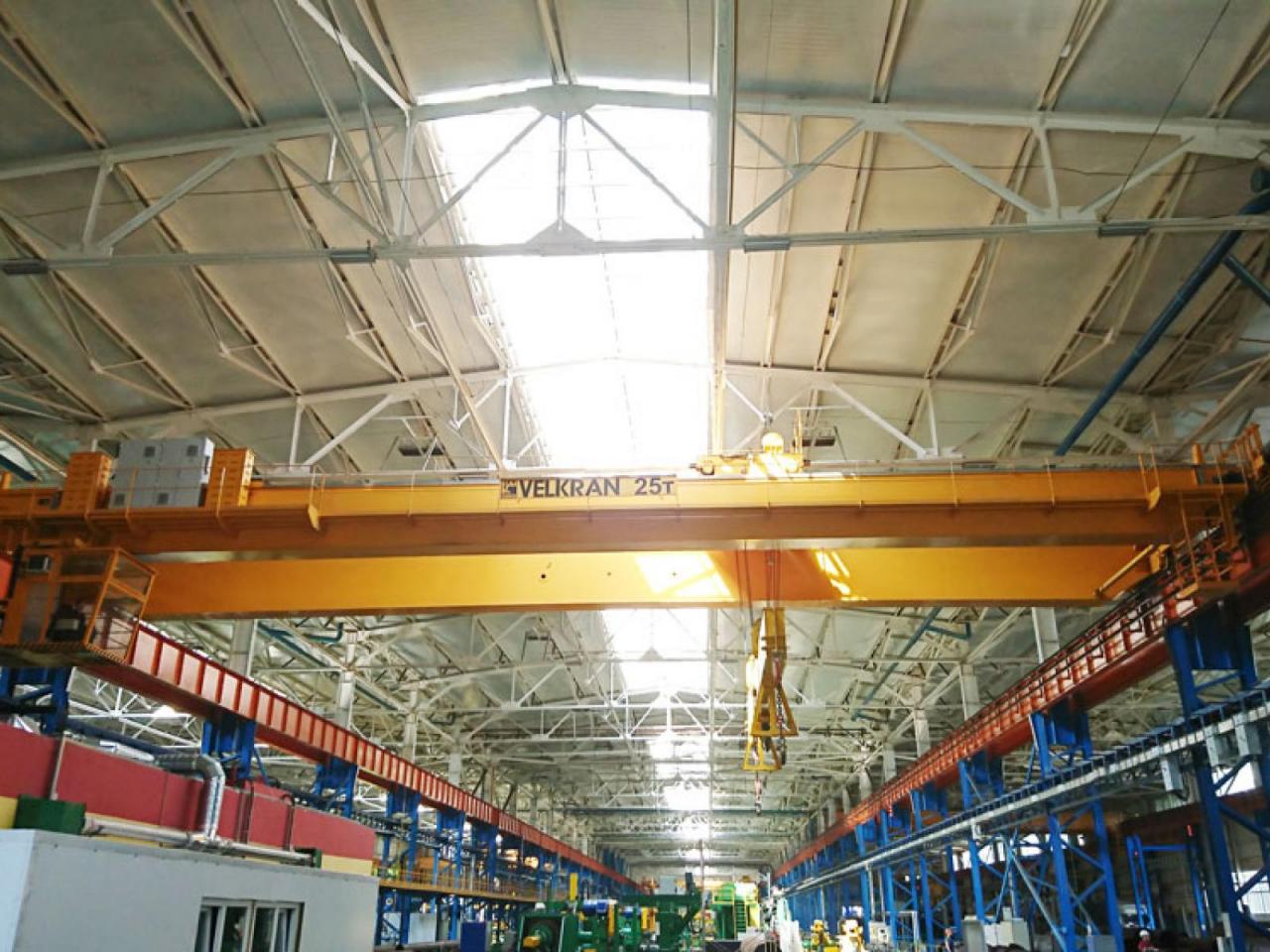

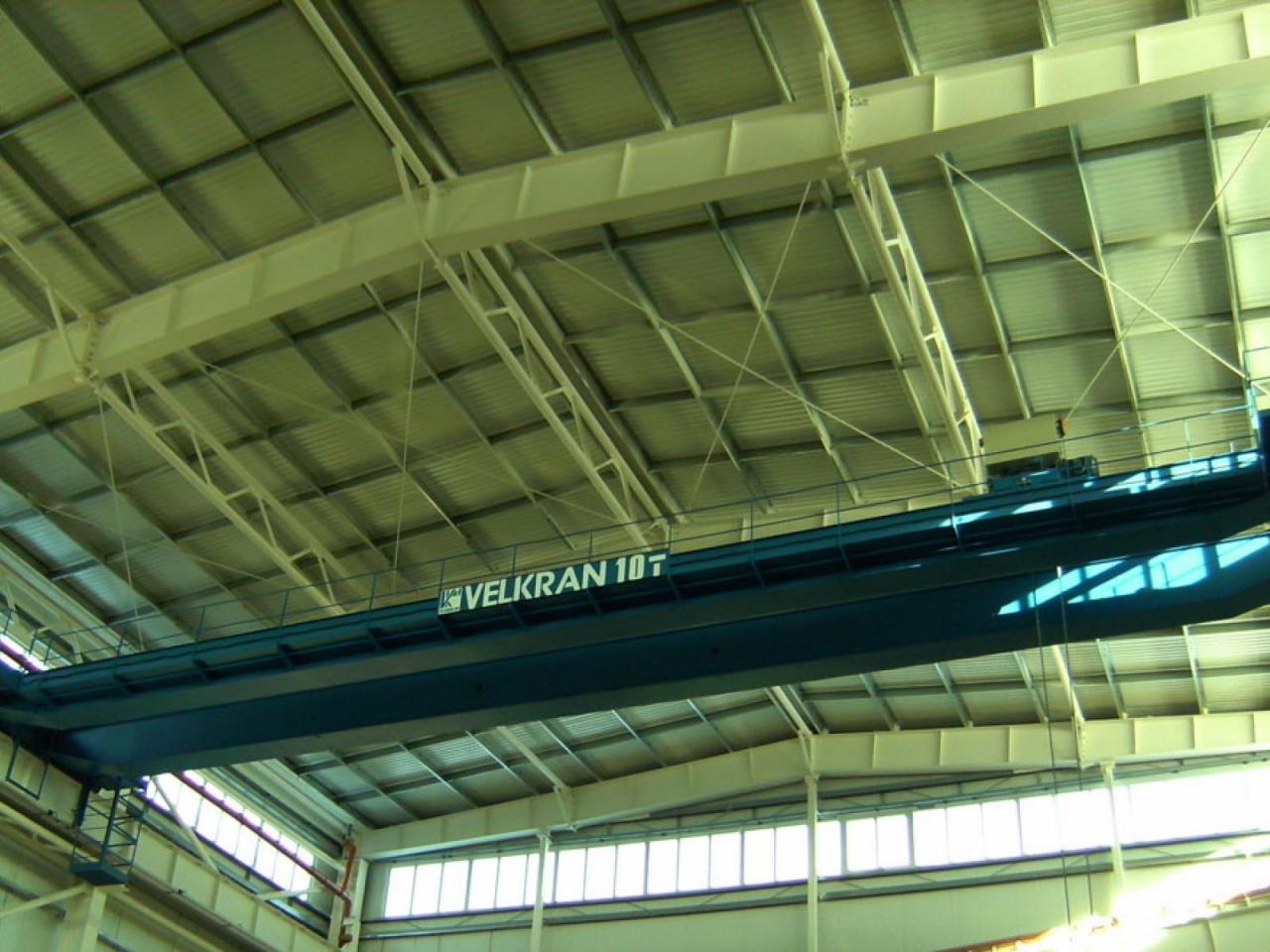

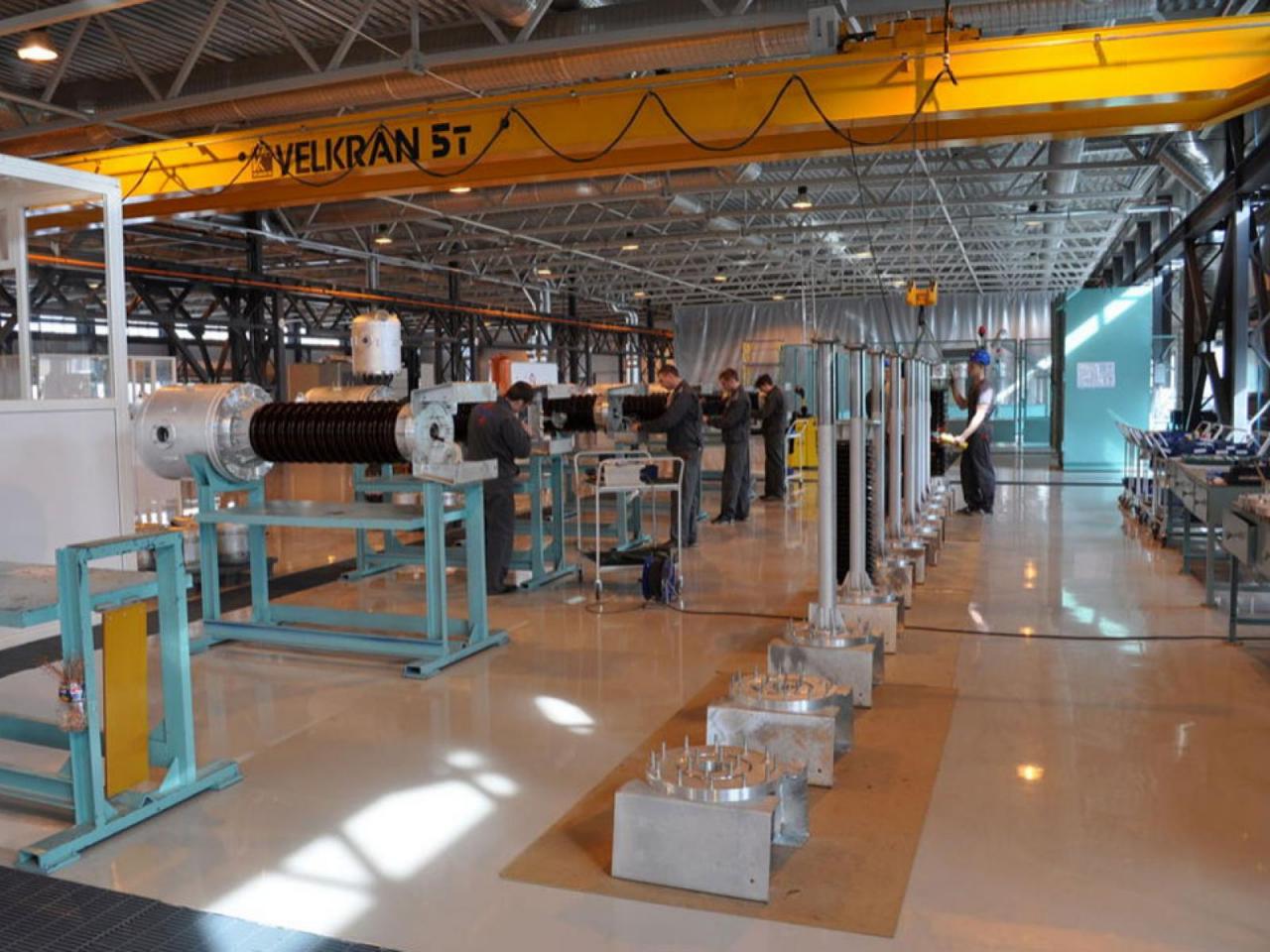

Мостовой двухбалочный кран

Выбор грузоподъемности:

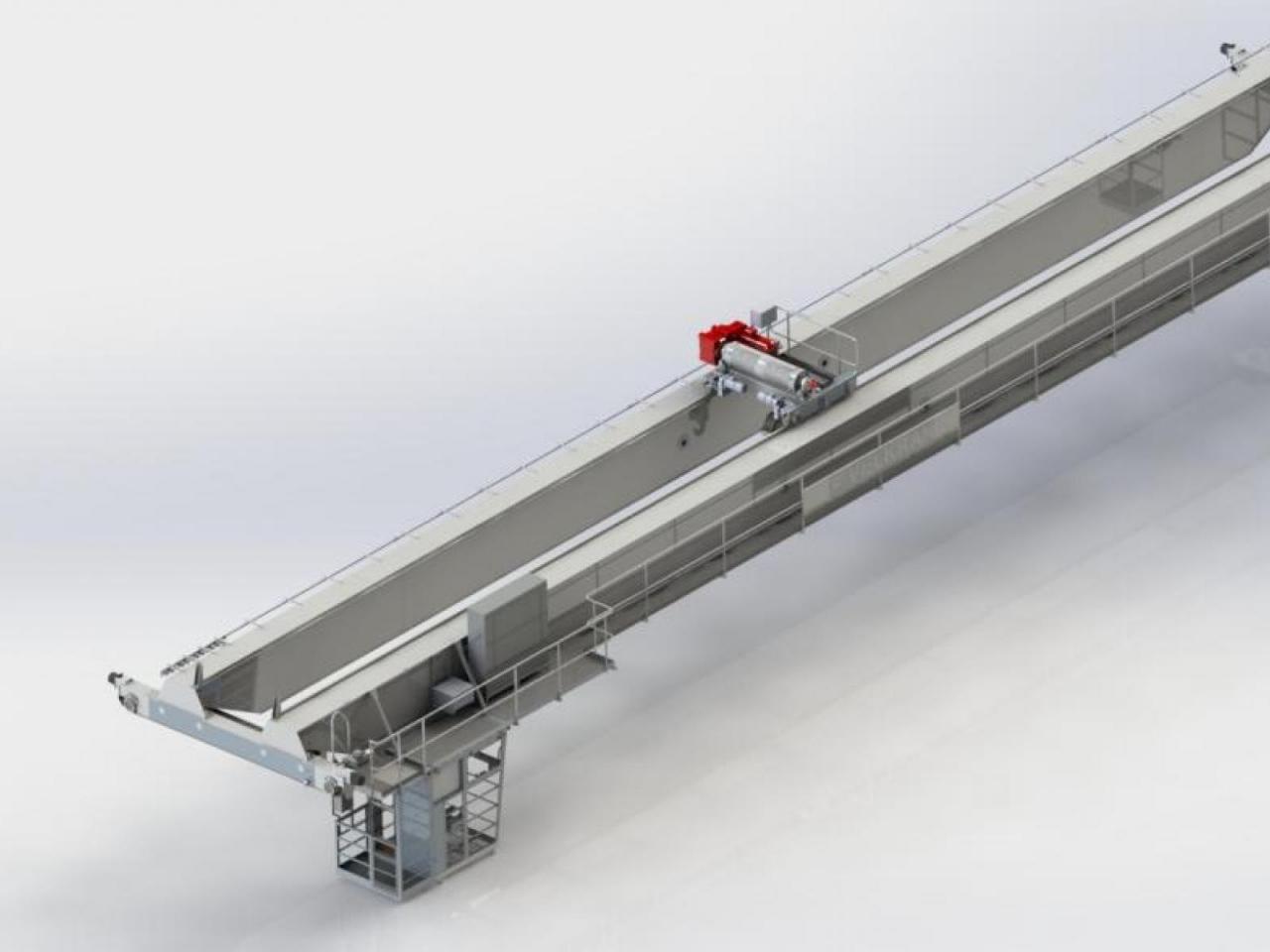

Краны состоят из следующих составных частей: мост, тележка грузоподъёмная, галереи и площадки обслуживания, подвижная или неподвижная кабина оператора крана, электрооборудование, система токоподвода, приборы и устройства безопасности, противоугонные устройства (при эксплуатации крана на открытом воздухе)

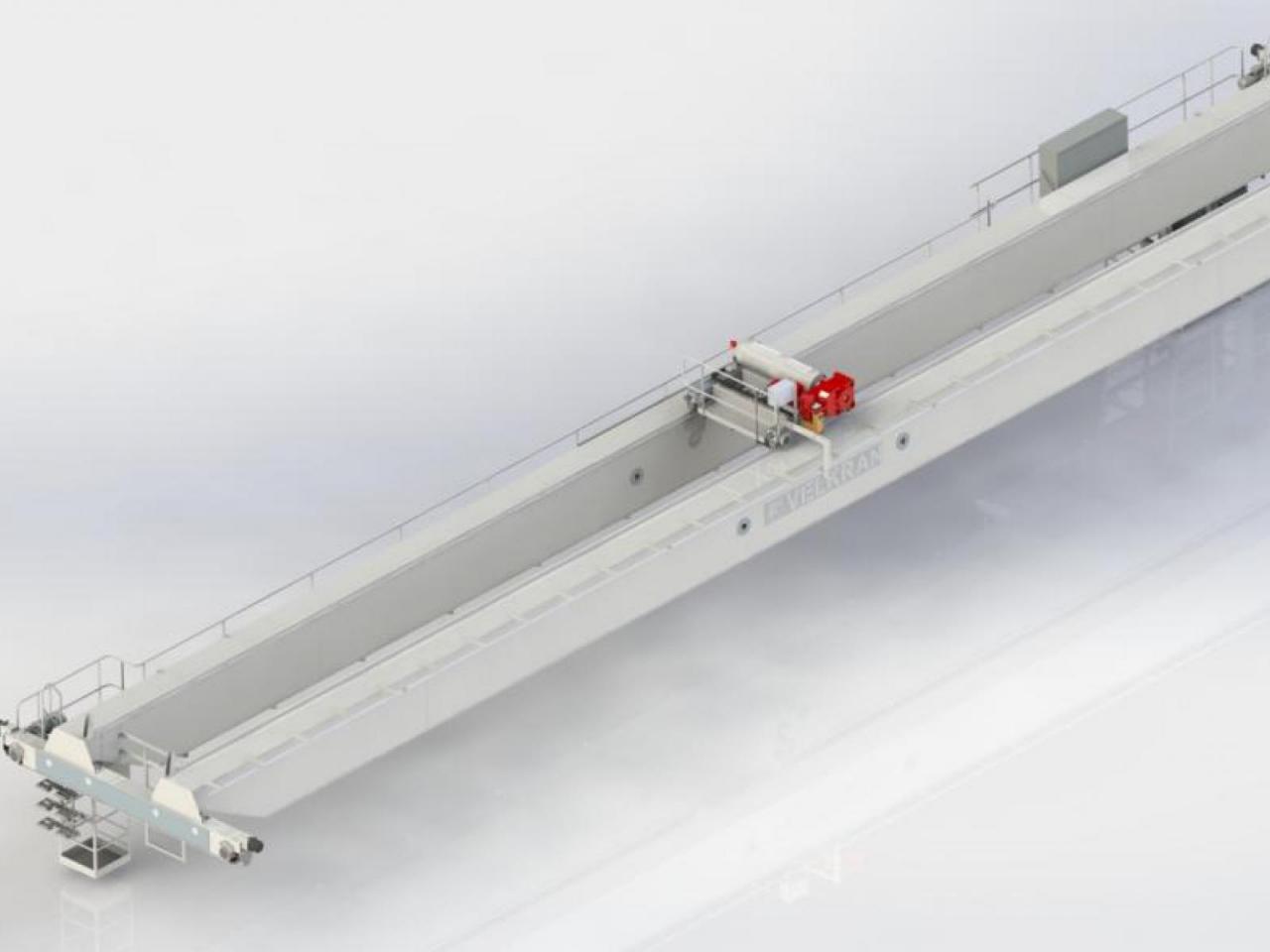

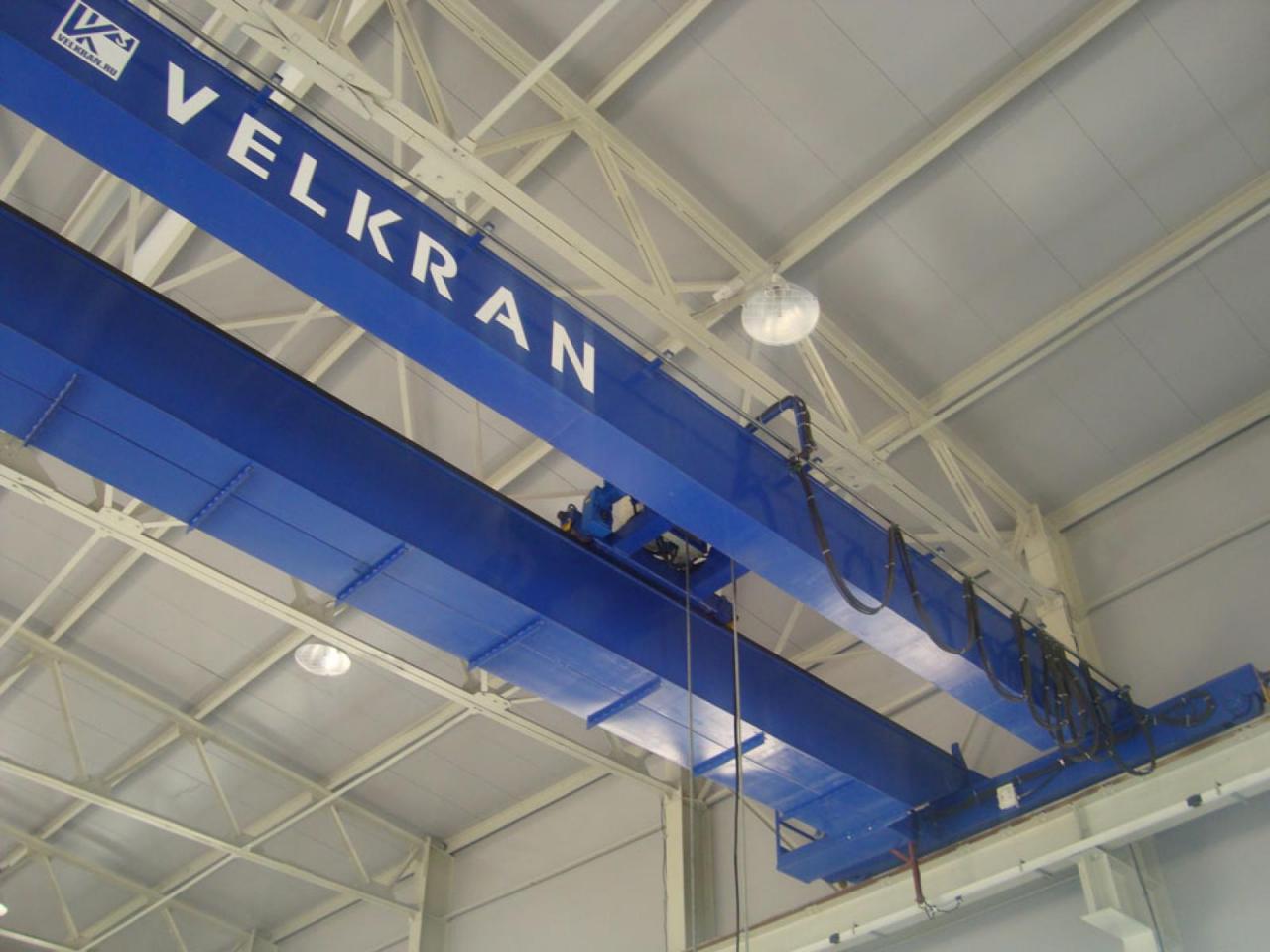

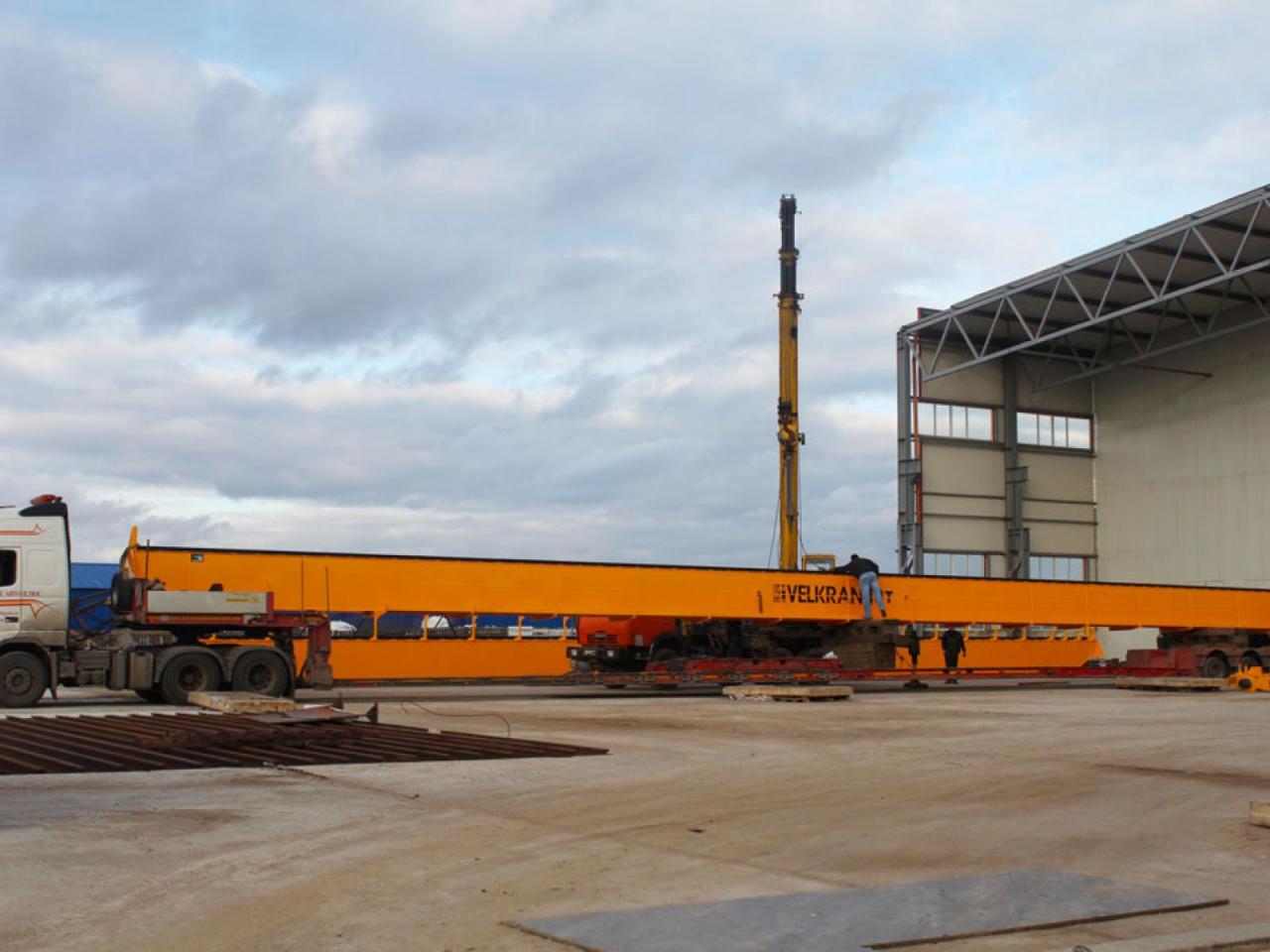

Мост крана состоит:

  • из двух параллельных балок коробчатого сечения, изготовленных из листового металла и двух концевых балок прямоугольного сечения. При необходимости пролётные балки могут поставляться из нескольких частей, скрепление частей производиться посредством болтовых соединений;
  • пролётные балки коробчатого сечения выполнены из двух вертикальных стенок, верхнего и нижнего горизонтального поясов. Подтележечный рельс или направляющая закреплена на верхнем поясе балок и может располагаться как посередине балки, так и над вертикальной стенкой;
  • балка концевая представляет собой сварную конструкцию из листового или конструкцию из профильного проката, с ребрами жесткости. На балках концевых расположен механизм передвижения крана, который состоит из двух мотор - редукторов со встроенным тормозом, двух приводных и двух холостых двухребордных колес, колеса также могут изготавливаться без реборд, при этом дополнительно устанавливаются направляющие ролики. С двух сторон балок концевых устанавливаются буфера для ограничения передвижения крана.

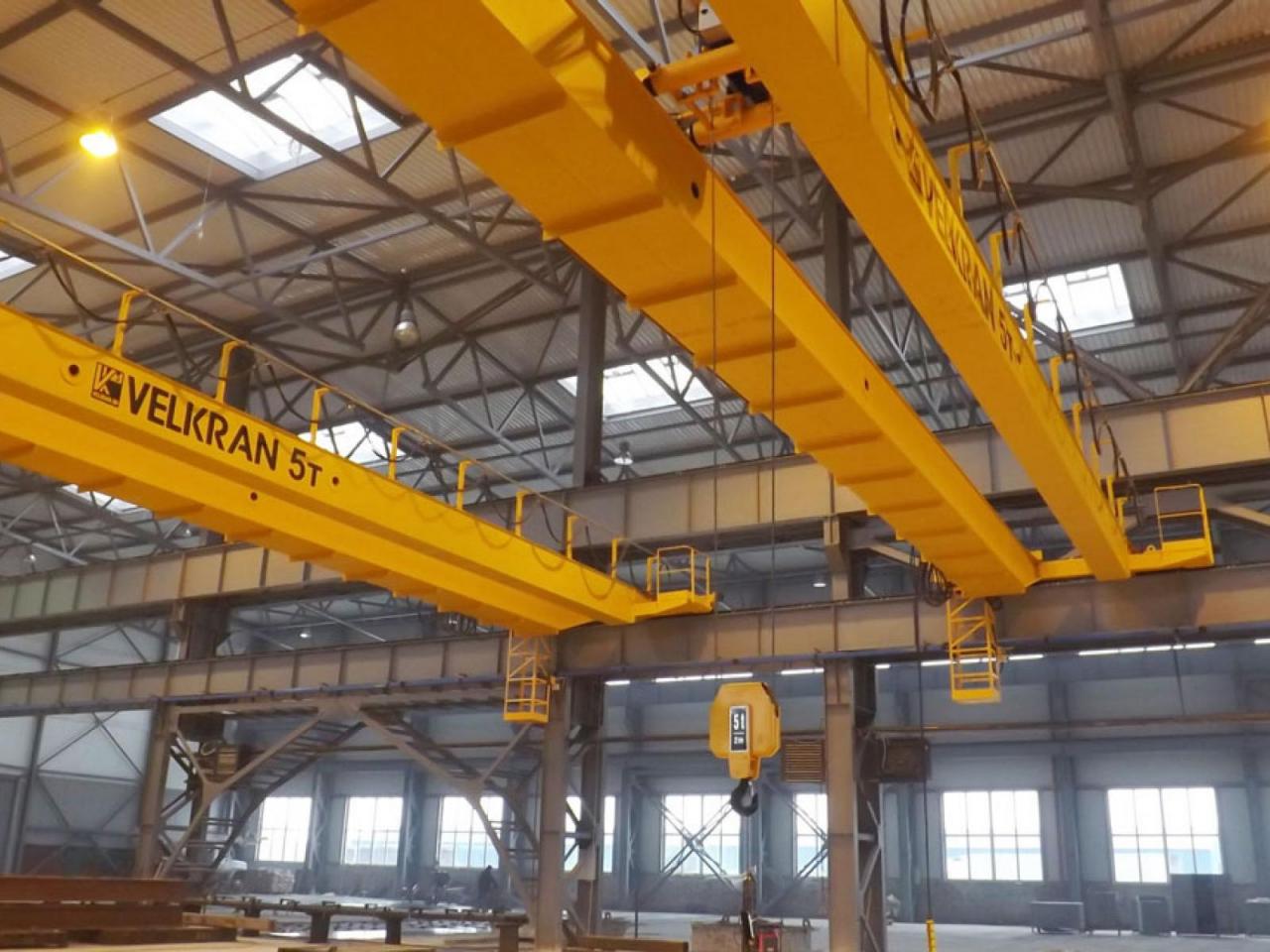

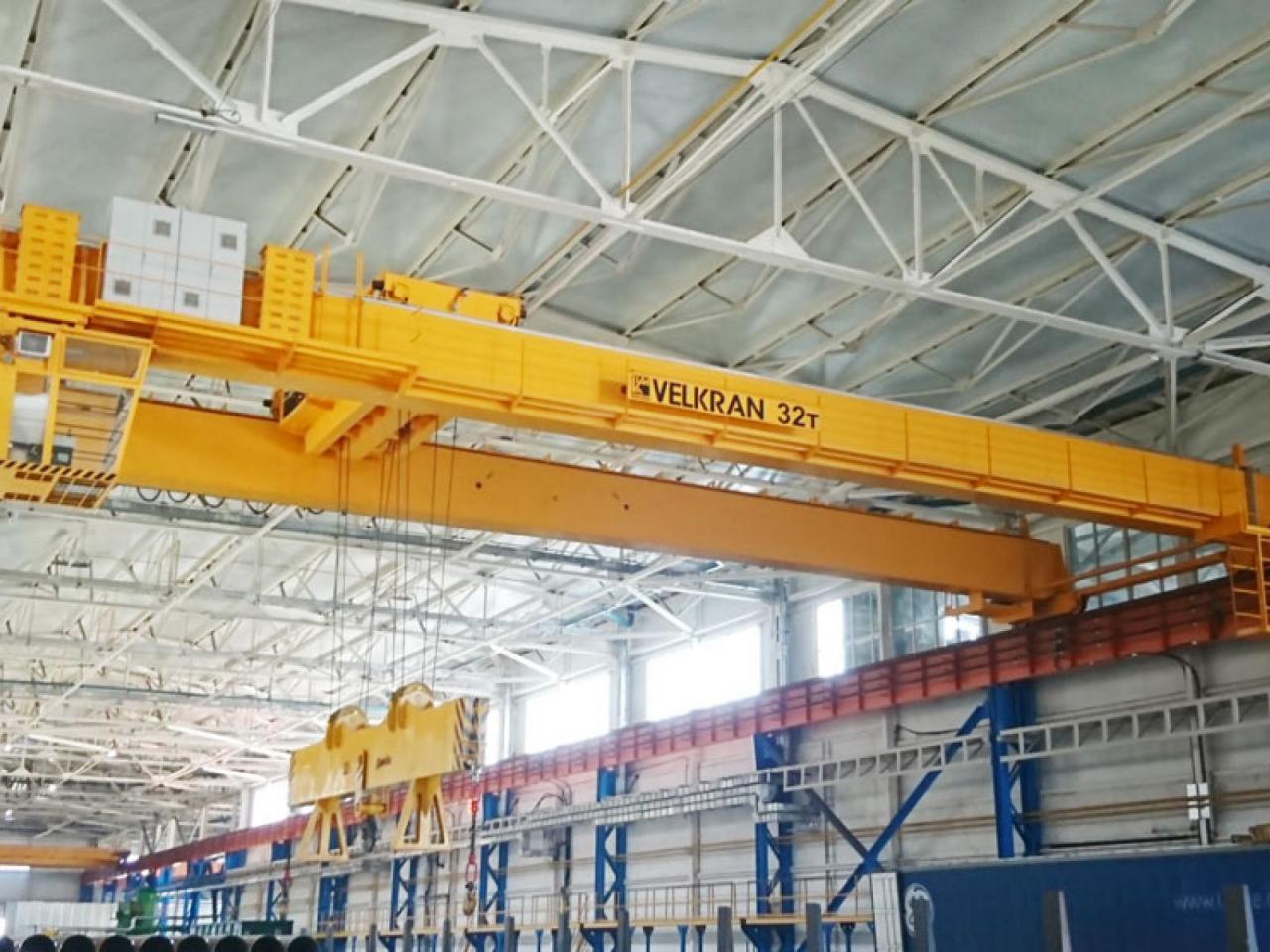

Грузоподъёмная тележка

Тележка грузоподъёмная предназначена для выполнения грузоподъёмных операций и перемещения груза вдоль пролета крана. Конструкция тележки состоит из сварной металлоконструкции (рамы), выполненной из связанных между собой продольных и поперечных балок, на которой установлены холостые и приводные колесные блоки, механизм подъёма, механизм передвижения, канатные обводные блоки и т.п.

В качестве механизма подъёма может использоваться стационарный электротельфер, классическая лебедка с развернутой кинематической схемой (электродвигатель, МЗП, тормоз типа ТКГ, редуктор, грузоподъёмный барабан) или лебедка на базе цилиндро-конического мотор-редуктора.

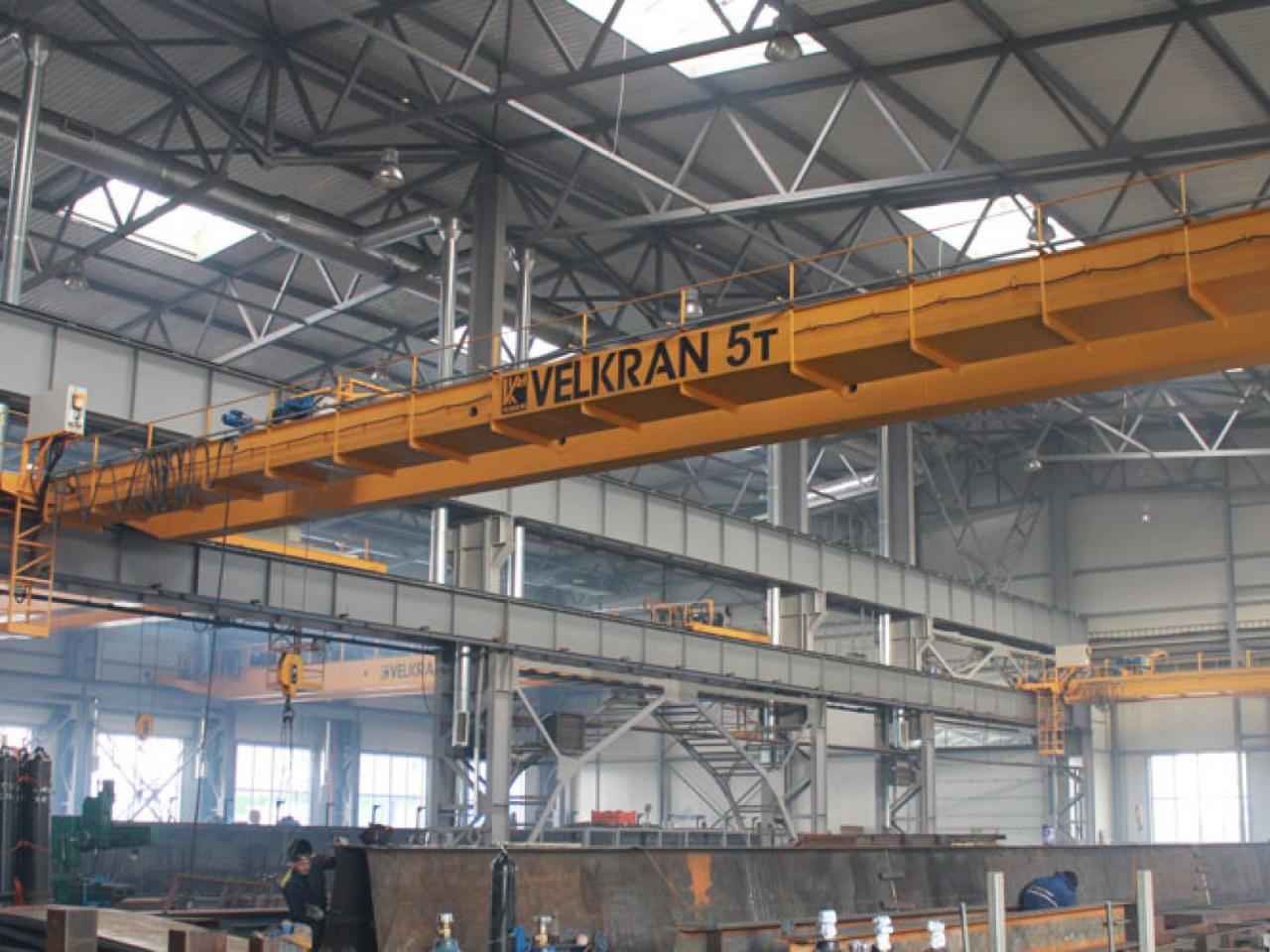

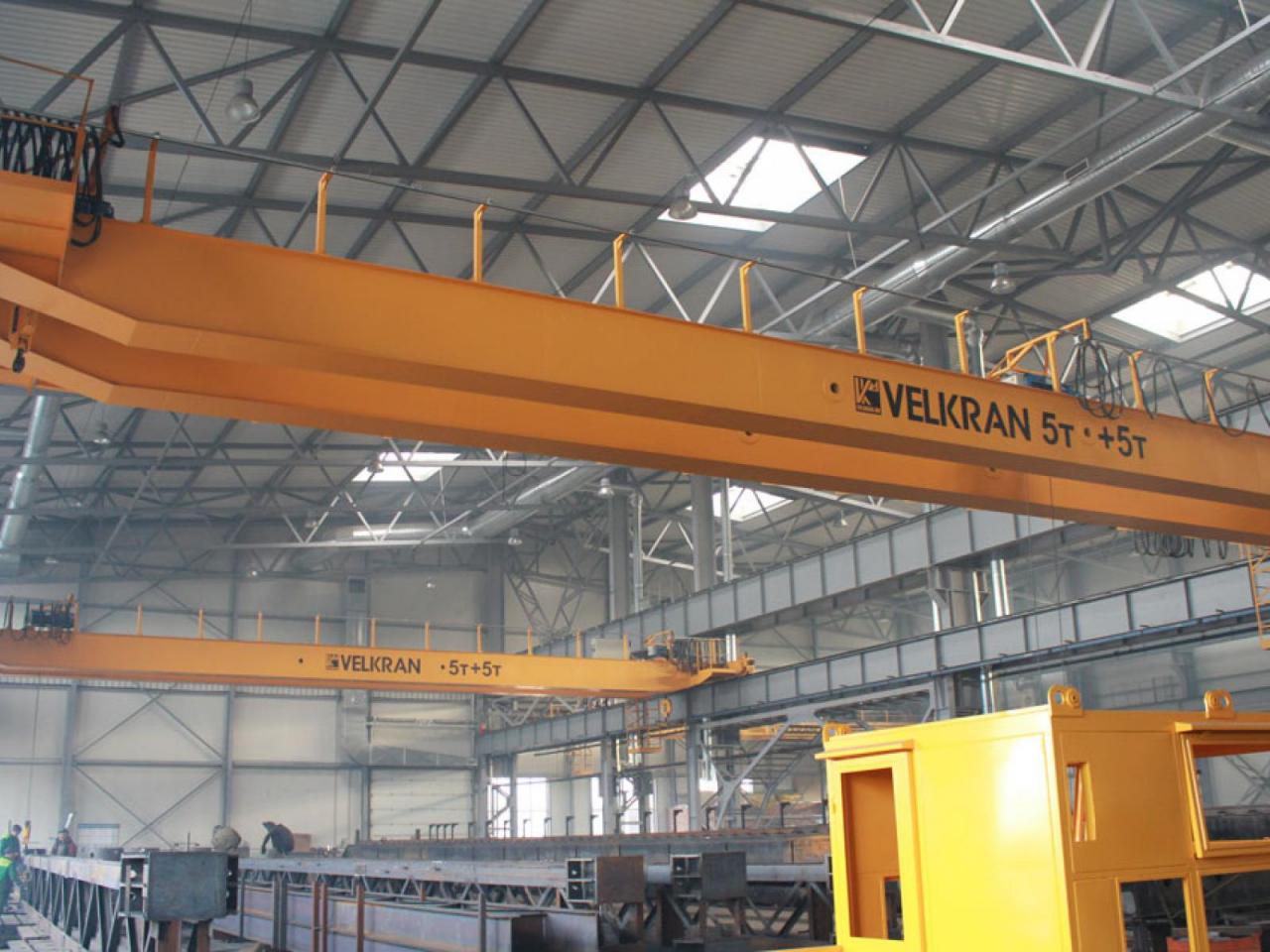

Площадки и галереи предназначены для передвижения и работы обслуживающего персонала, представляющие собой сварные конструкции, объединяемые на месте монтажа в единое целое.

Площадки и галереи изготовлены из металлопроката, с настилом, имеют ограждения и кронштейны для крепления к мосту крана. Вход на галерею осуществляется с металлоконструкции здания через калитку. При открытой калитке работа механизмов крана блокируется.

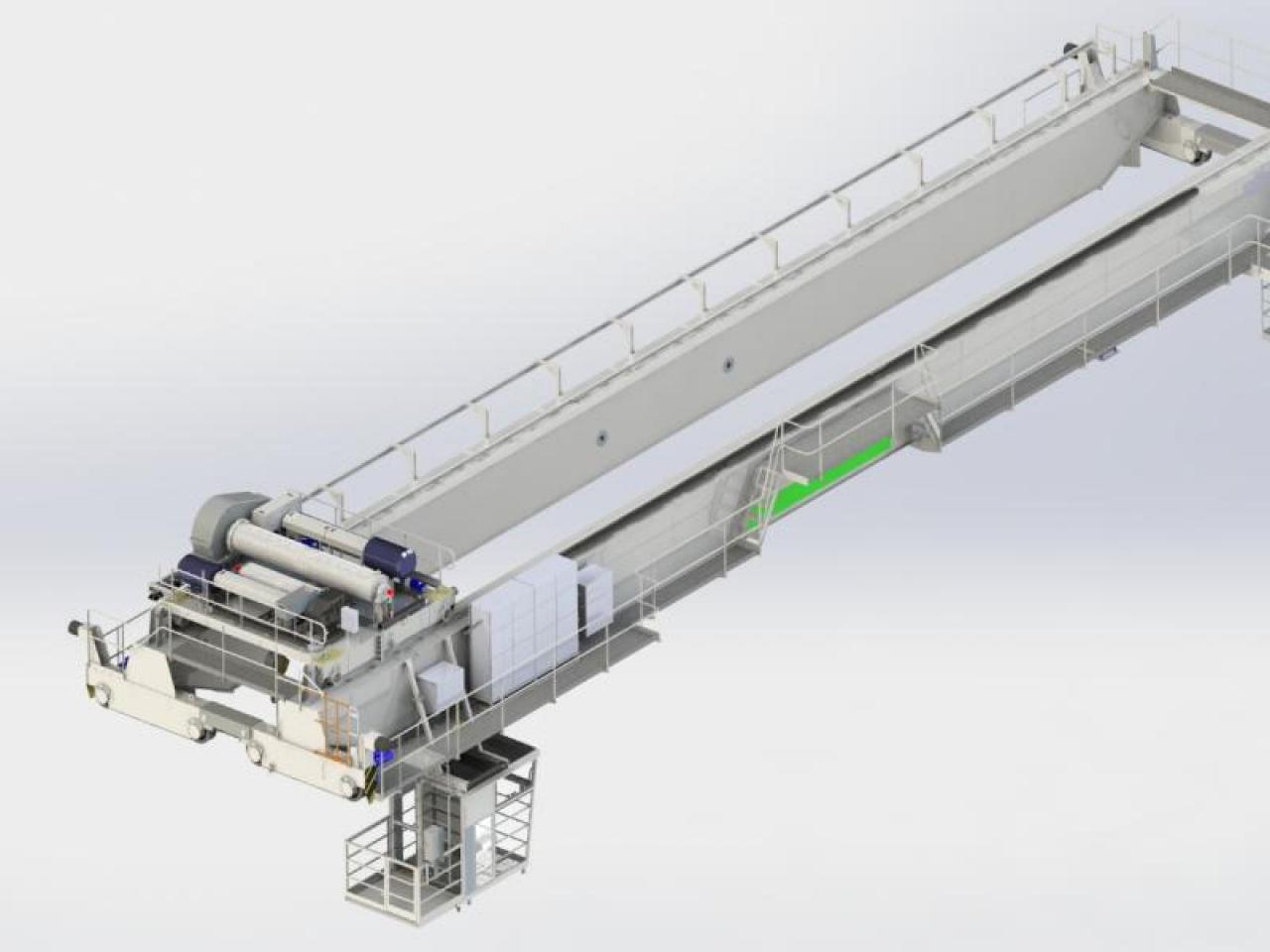

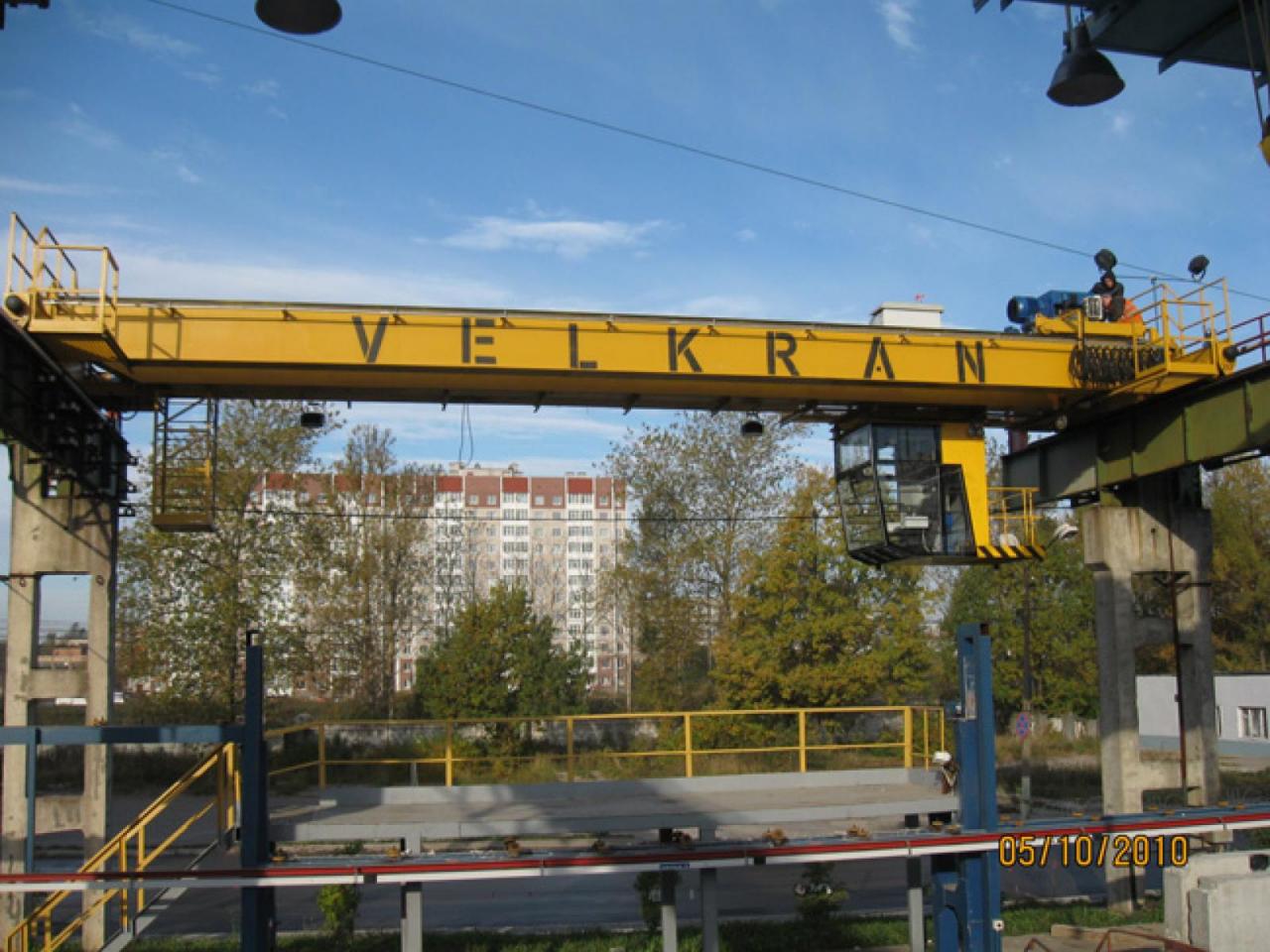

Кабина крана

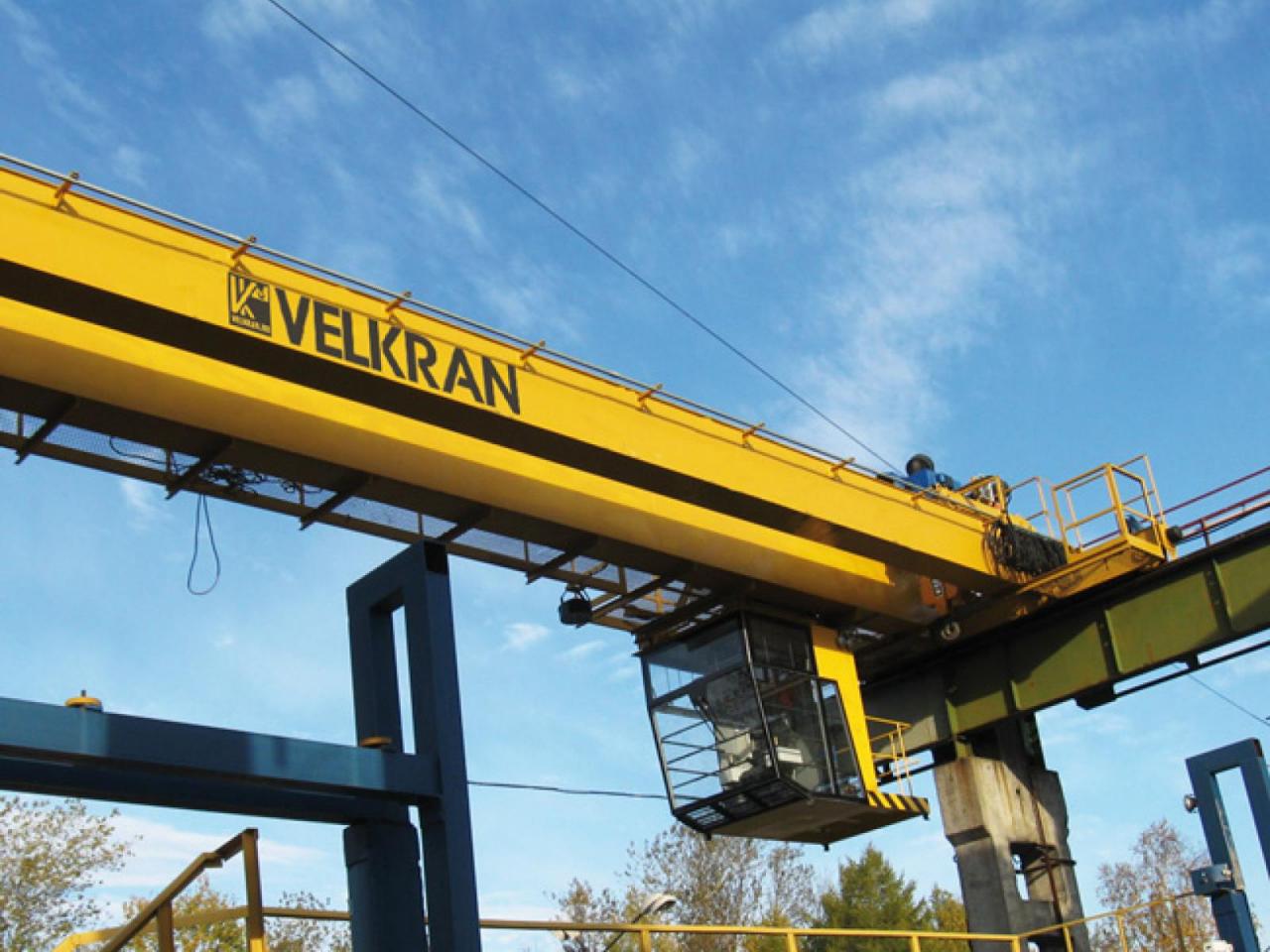

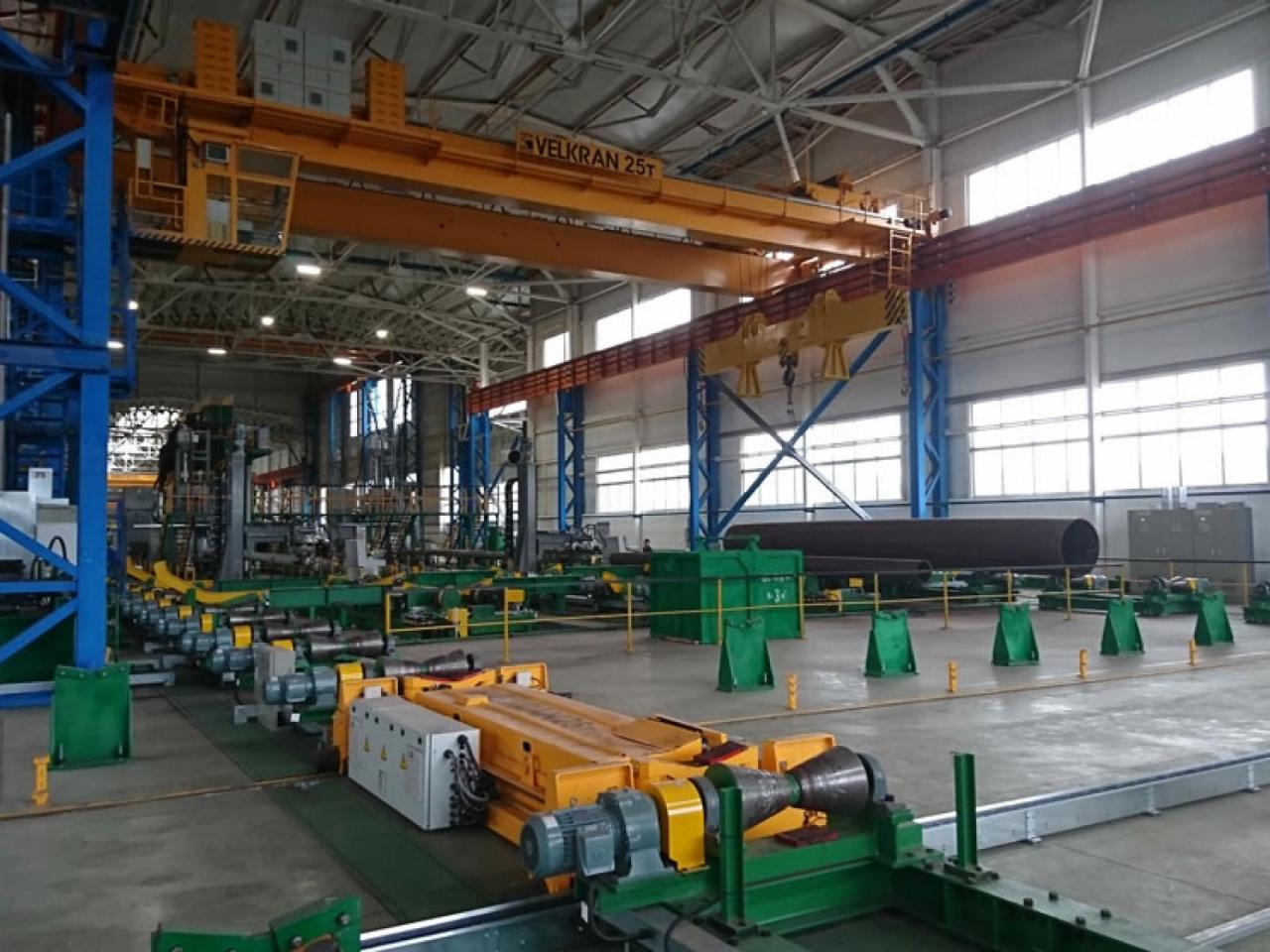

Кабина оператора крана может быть стационарной или подвижной.

Стационарная кабина крепится к одной из пролётных балок крана и рекомендуется в применении при небольших длинах пролета и высоте подъёма крана.

Подвижная кабина монтируется к грузоподъёмной тележки крана и перемещается вместе с ней или имеет свой монорельсовый путь, закрепленный на одной из пролётных балок крана, и соответственно передвигается независимо от грузоподъемной тележки крана.

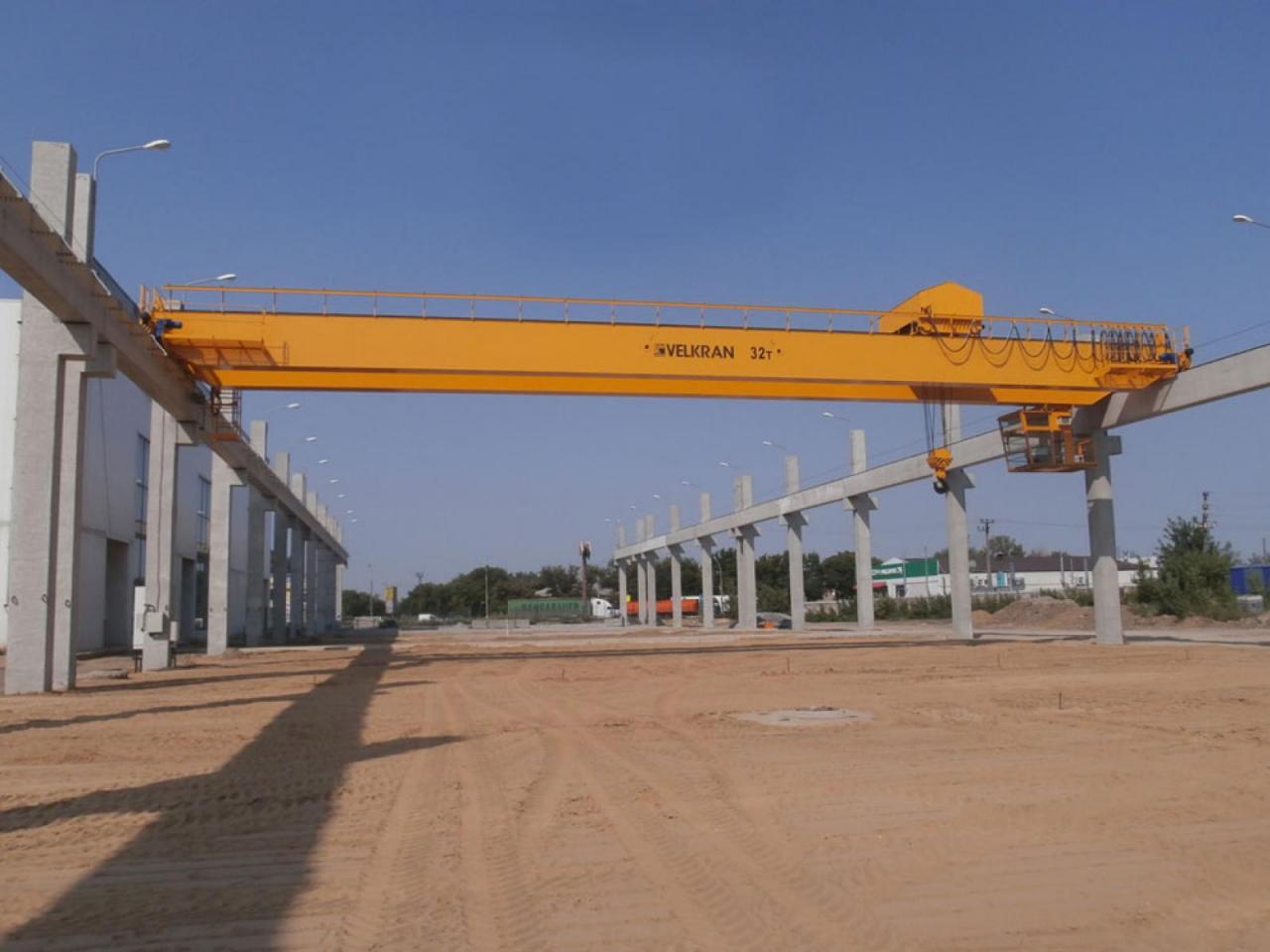

Противоугонные устройства

Противоугонные устройства предназначены для удержания кранов от возможности угона ветром. В зависимости от комплектации применяются противоугонные устройства ручного типа с приводом от штурвала или механизированного полуавтоматического типа с приводом от мотор-редуктора.

Система токоподвода

В зависимости от комплектации крана токоподвод может осуществляется при помощи троллейного шинопровода или гибкого кабеля.

Токоподвод к грузоподъёмной тележке гирляндного типа гибким кабелем на базе С-образного профиля.

Варианты управления

  1. Управление с пола с помощью подвесного кнопочного пульта, который перемещается вместе с грузоподъёмной тележкой, либо перемещается на своем независимом подвесе.
  2. Управление дистанционно с помощью комплекта промышленного радиоуправления. Комплект состоит из мобильного пульта являющимся передатчиком и стационарным приемником размещенном вблизи шкафа с системой управления краном.
  3. Со стационарной или подвижной кабины.

Наши комплектующие

В стандартном исполнении в качестве приводов передвижения и подъёма применяются плоскоцилиндрические или цилиндроконические мотор-редуктора производства NORD Drive Systems (Германия) или BAUER Gear Motor (Германия) с трехфазными электродвигателями с короткозамкнутым ротором с тепловой защитой, дисковыми электромагнитными тормозами с возможностью ручной разблокировки с фиксацией.

В механизмах подъёма и передвижения с раздельной (классической) кинематической схемой, лебедочного типа применяются трехфазные электродвигатели с короткозамкнутым ротором (Россия), отдельным тормозом типа ТКГ (Россия), цилиндрическим редуктором типа 1Ц или РК (Россия), местной зубчатой передачей и грузоподъёмным барабаном собственного изготовления.

Электротельферы производства Elmot, Балканско Ехо, Складова Техника - Болгария

Система управления с функцией изменения скорости привода на базе частотных преобразователей VLT Micro Drive, VLT Automation Drive - Danfoss (Дания) или FR -Mitsubishi Electric (Япония).

Органы управления кранов в кабине:

  • Коммандаконтроллеры типа ККТ (Россия);
  • Джойстики XK Shneider Electric (Франция);
  • Подвесной кнопочный пульт XAC Shneider Electric (Франция);
  • Радиоуправление TELECRANE (Тайвань).

Приборы безопасности:

  1. Ограничители грузоподъёмности
    • Альфа М ООО “НПП” “АСКБ” (Россия)
    • ПБМ ООО “НПК” ПБ “КРОС” (Россия)
  2. Концевые выключатели:
    • путевые серии ВП (Россия);
    • управления серии ВУ (Россия);
    • серии КУ (Россия);
    • двухпозиционные крестового типа Ter Arke (Италия).
  3. Системы, предотвращающие столкновения кранов:
    • Оптические на базе:
      • оптоэлектронных датчиков SICK, BALLUF (Германия);
      • прибора защиты ПЗСК ЗАО “ИТЦ” “КРОС” (Россия).
    • Ультрозвуковые на базе:
      • Датчиков SICK (Германия);
      • Анемометр – типа АСЦ-3 (Россия).





Технические параметры

Грузоподъёмность
до 250 т
Способ управления
ручной с подвесного пульта с пола, радиоуправление, из кабины
Пролет крана
до 60 м
Высота подъёма
до 100 м
Группа режима работы крана
А1-А7
Климатическое исполнение
У1, УХЛ1, У2, У3, У4,УХЛ4
Температура окружающей среды
до -50 С
Скорость подъема груза,
до 24 м/мин
Передвижение крана, м/мин
до 160 м/мин
Передвижения грузоподъёмной тележки
до 80 м/мин
Группа режимов работы всех механизмов по ИСО 4301/1-86
от М1 до М6
